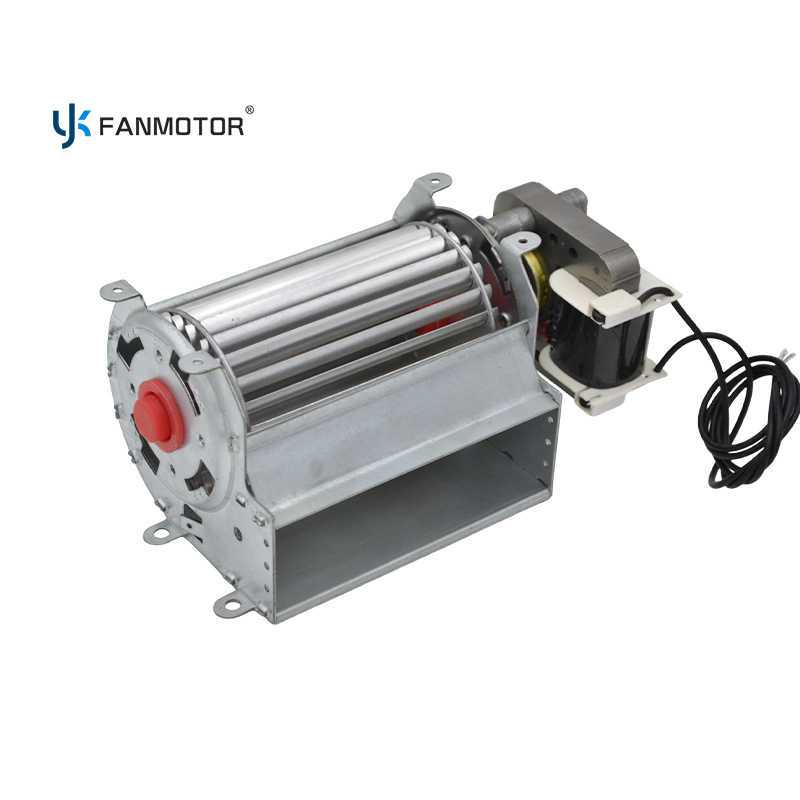

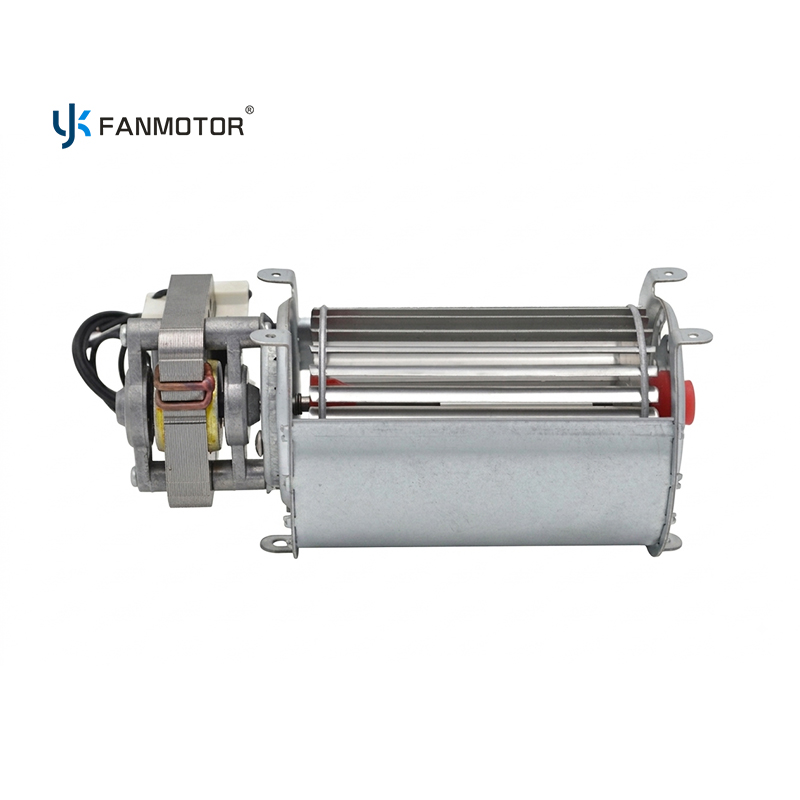

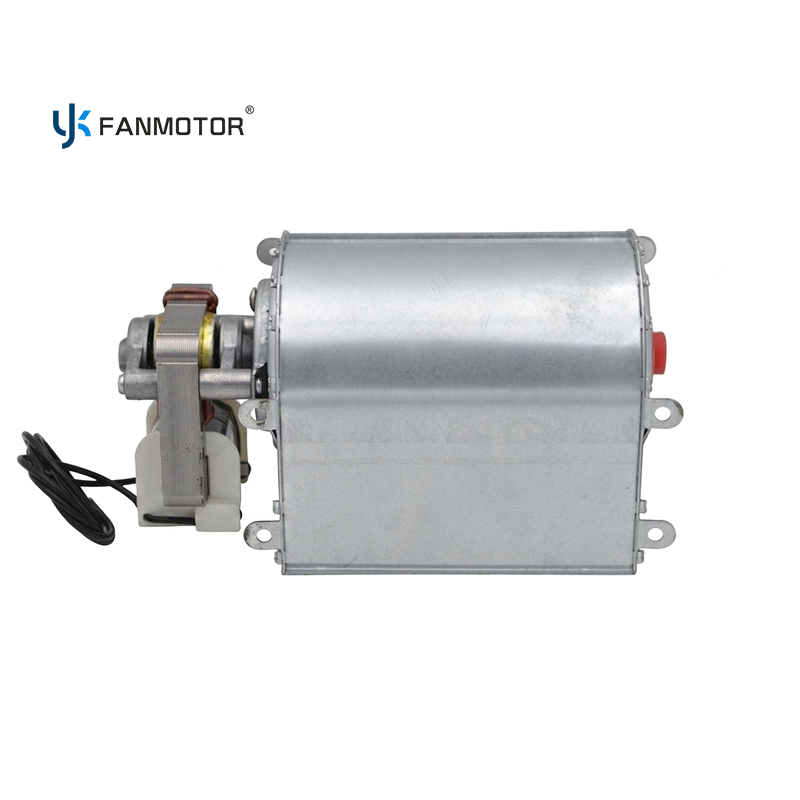

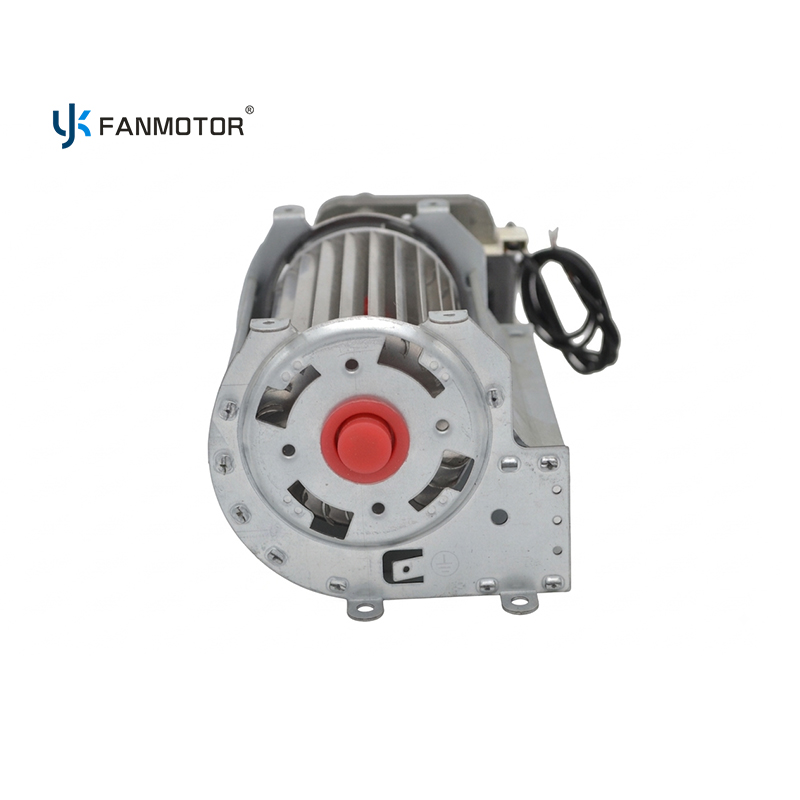

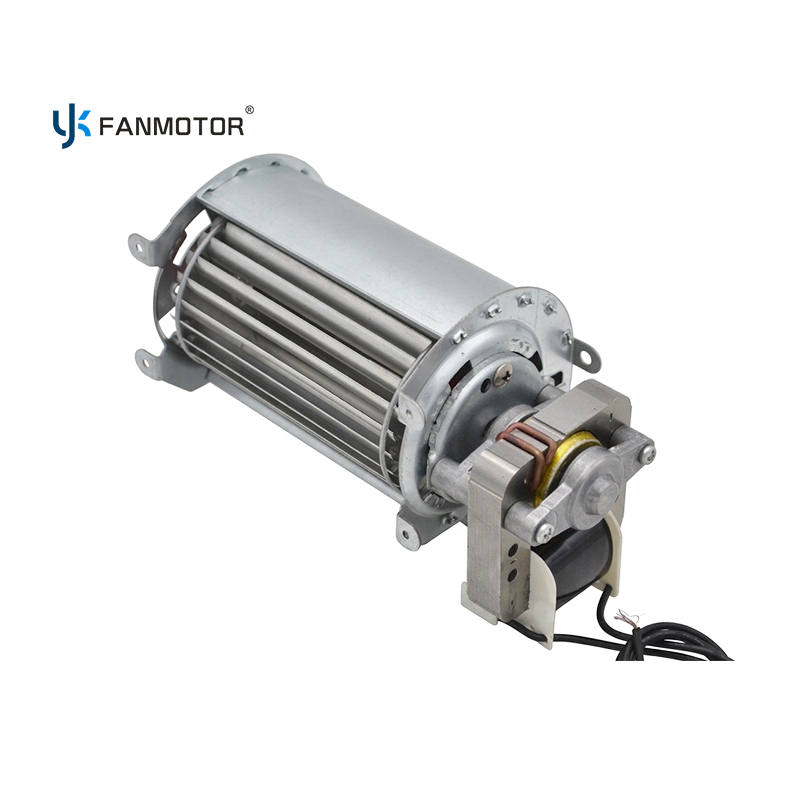

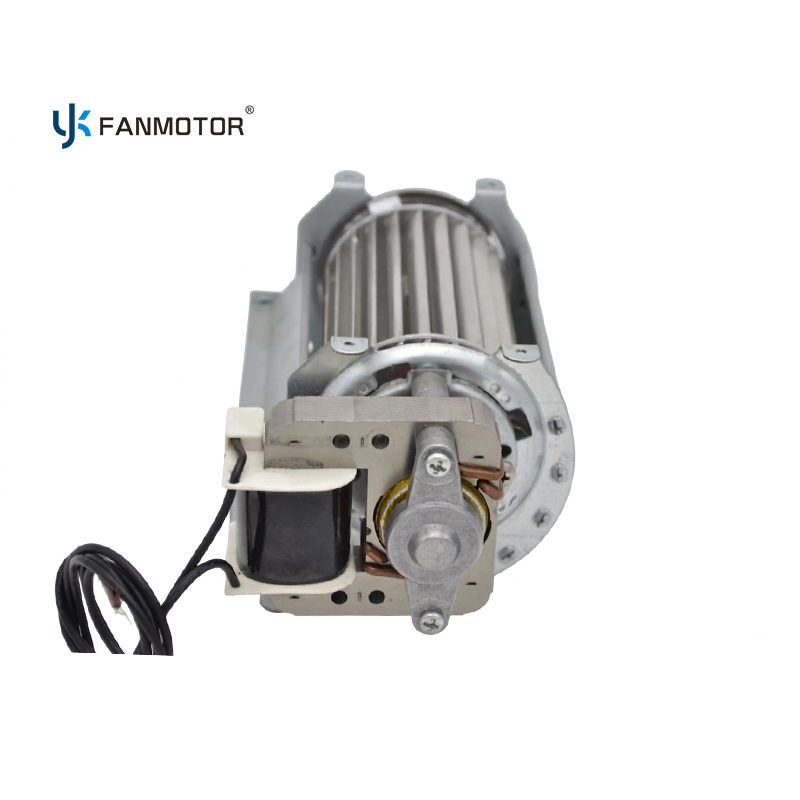

Ventilador de flujo cruzado de CA de montaje vertical: 25-75 W, 2200 RPM, 180-390 m³/h, presión estática de 40-75 Pa, motor de 2 líneas, impulsor de aluminio, carcasa galvanizada. Para aires acondicionados, calentadores y cortinas de aire.
Fortalezas clave
Orientación de montaje vertical con motor de 2 líneas, para unidades de aire acondicionado cuyo recorrido del flujo de aire va de arriba a abajo.
3,0-6,5 m³/min (180-390 m³/h) con una presión estática de 40-75 Pa: altura suficiente para una batería con aletas y una rejilla.
La banda de potencia de 25-75 W cubre varios puntos de servicio de una familia de viviendas.
El impulsor de aluminio con un conector de eje de silicona amortigua la vibración que amplifica el montaje vertical.
Vida útil nominal de 6.000 horas, adecuada para uso estacional de aire acondicionado.
Presupuesto
Nombre del producto | Ventilador vertical de flujo cruzado de CA/soplador tangencial |
|---|
Modelo | CF-VERT-2200 |
|---|
Montaje | Vertical |
|---|
tipo de motor | Motor de polos sombreados, 2 líneas. |
|---|
Rango de potencia | 25W - 75W |
|---|
Velocidad | 2200 rpm |
|---|
Volumen de aire | 3,0 - 6,5 m³/min (180 - 390 m³/h) |
|---|
Presión estática máxima | 40 - 75Pa |
|---|
Ruido | 45 - 60dB(A) |
|---|
Material del impulsor | Aluminio/aleación de aluminio |
|---|
Material de la carcasa | Chapa galvanizada |
|---|
Conector de eje | Silicio |
|---|
Voltaje / frecuencia | CA 220 V, 50/60 Hz |
|---|
vida nominal | 6.000 horas |
|---|
Garantía | 1 año |
|---|
Aplicaciones
Deberes típicos del CF-VERT-2200. Aire acondicionado, calefactor, cortina de aire, chimenea.
Aires acondicionados divididos y de gabinete : la orientación vertical coincide con la ruta del flujo de aire detrás de una rejilla frontal, y 40-75 Pa maneja la restricción del serpentín más la rejilla.
Cortinas de aire : la gama de 3,0 a 6,5 m³/min se adapta al ancho de la puerta cambiando la longitud del impulsor en lugar del tamaño del motor.
Calentadores y chimeneas : 2200 RPM y un motor de 2 líneas para electrodomésticos donde el ventilador se encuentra debajo de un intercambiador de calor.
Plataformas de electrodomésticos OEM : una familia de carcasas cubre entre 25 y 75 W, lo que simplifica la gestión de repuestos en toda la gama de productos.
¿Qué se puede personalizar?
Longitud del impulsor y altura de la carcasa adaptadas a la envolvente del aparato.
Punto de alimentación seleccionado entre 25 W y 75 W.
Bobinado de cobre, aluminio o CCA.
Soportes de montaje personalizados y ojales antivibración.
Marcado OEM y embalaje a granel o al por menor.
Preguntas frecuentes
P: ¿Qué es un ventilador de flujo cruzado vertical?
R: Es un ventilador tangencial cuya carcasa y motor están dispuestos para un flujo de aire vertical, normalmente de arriba a abajo detrás de una rejilla de aire acondicionado. El impulsor corre horizontalmente pero la ranura de descarga está orientada verticalmente.
P: ¿Qué significa 3,0-6,5 m³/min en m³/h?
R: Entre 180 y 390 m³/h. La gama corresponde a diferentes longitudes de impulsor y puntos de alimentación dentro de la misma familia de carcasas.
P: ¿Por qué es importante aquí la presión estática?
R: Un acondicionador de aire presenta un serpentín con aletas y una rejilla en la ruta del flujo de aire. La clasificación de 40-75 Pa es lo que permite que el ventilador mantenga su volumen contra esa restricción, a diferencia de un soplador de descarga libre.
P: ¿Cuál es la vida nominal?
R: 6000 horas para esta construcción, que se adapta al uso estacional del aire acondicionado. Para aplicaciones de servicio continuo, especifique un devanado de cobre y una variante de motor con rodamiento de bolas.
