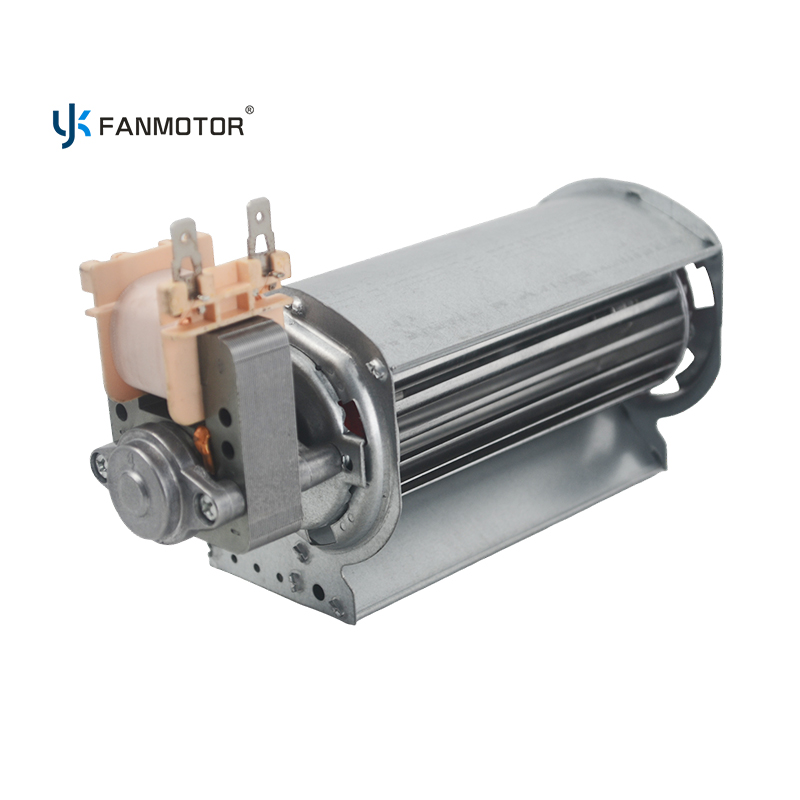

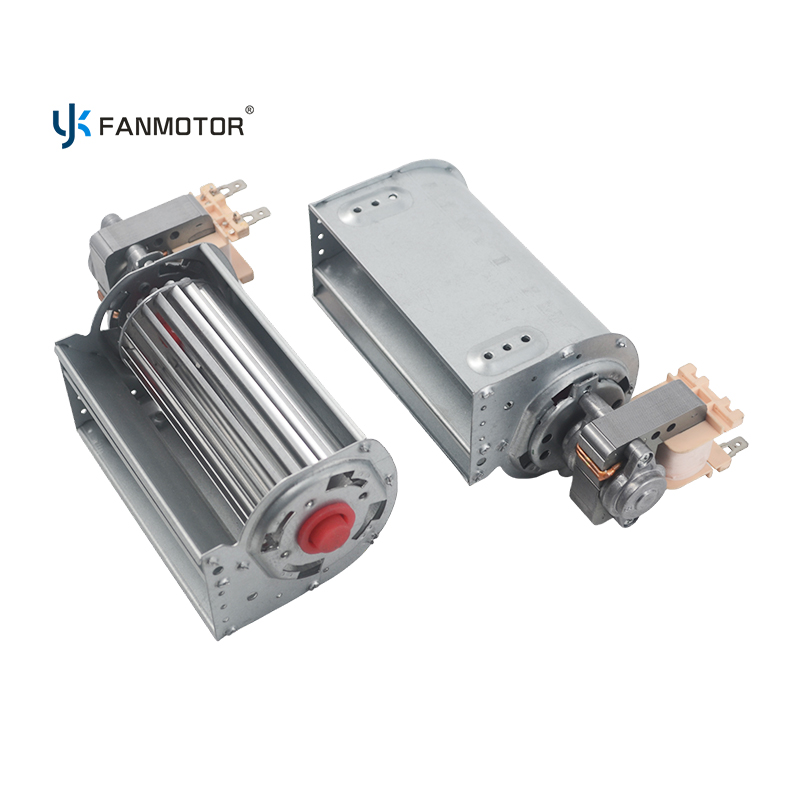

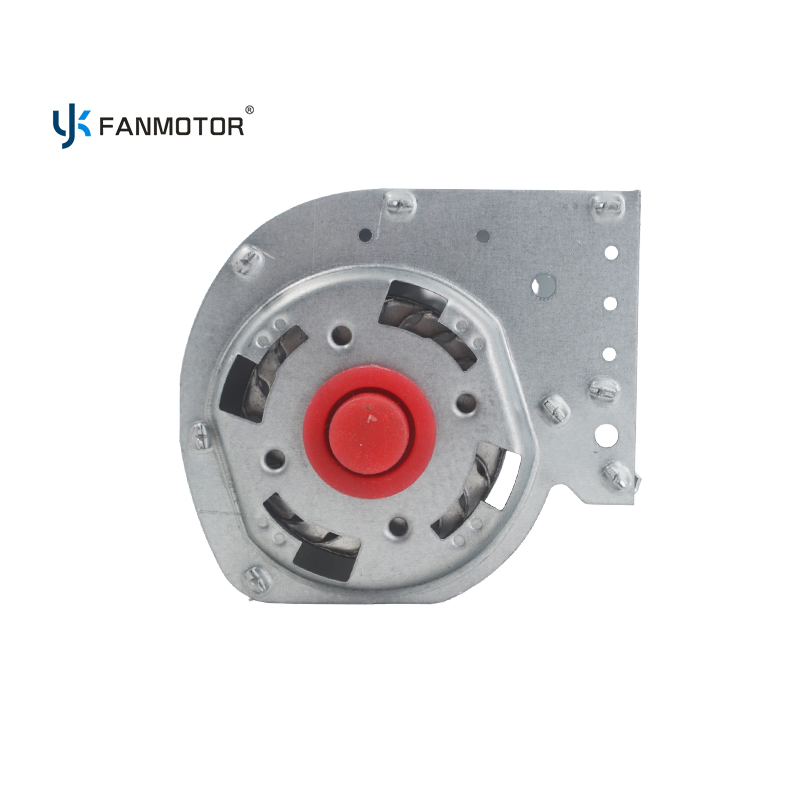

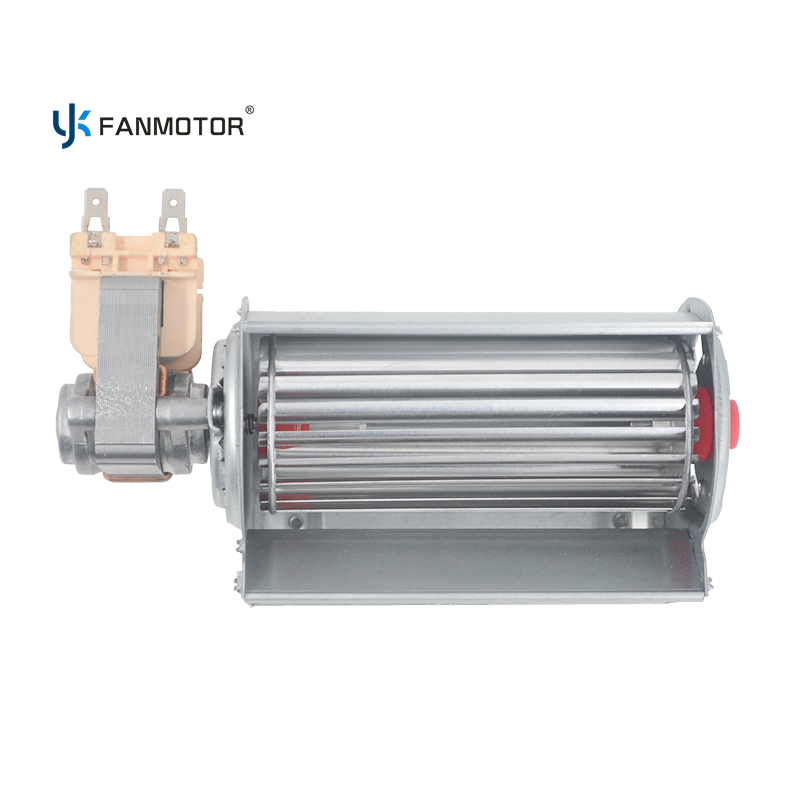

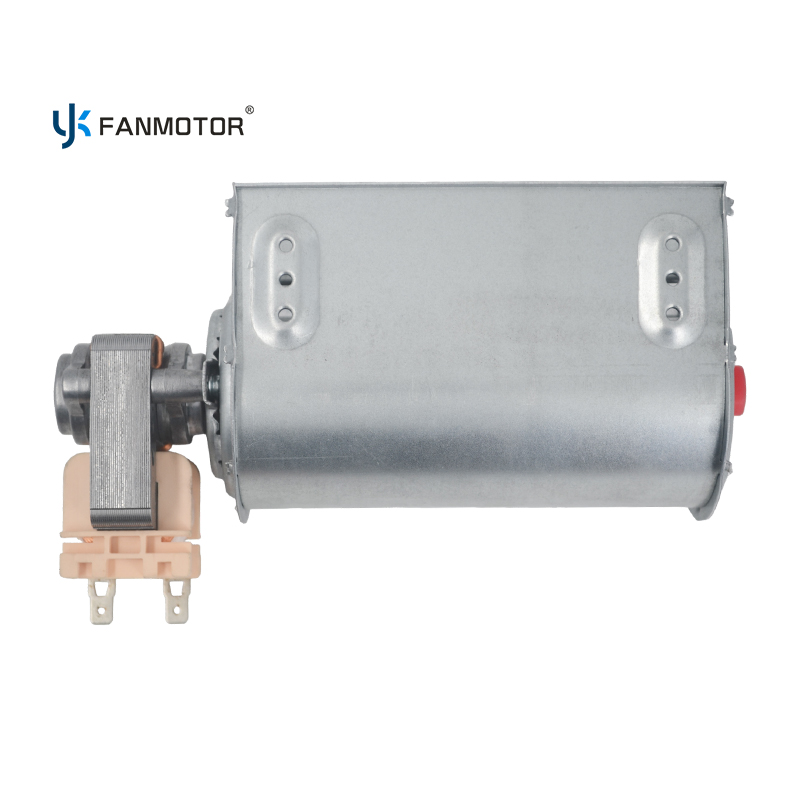

Una plataforma de ventilador de flujo cruzado de 48×15 personalizable: 10–25 W, 1800–2800 RPM, 50–180 CFM, 15–45 Pa, menos de 48 dB(A), aislamiento Clase B/F, CE/RoHS/CCC. El voltaje, la longitud del cilindro, el cable y el conector se construyen según su diseño, para cortinas de aire, calentadores, unidades de ventilación y flujo de aire de electrodomésticos personalizados.
Fortalezas clave
Una plataforma, no un SKU fijo : el voltaje, la velocidad, la longitud del cañón, el cable y el conector se configuran según su dibujo.
10–25 W y 50–180 CFM : cubre la mayoría de las tareas de ventilación, calefacción y cortinas de aire pequeñas con una sola familia de herramientas.
Rango de presión estática de 15 a 45 Pa : ajuste el impulsor y la ranura juntos en lugar de aceptar un solo punto.
Aislamiento Clase B o Clase F : seleccionado según la temperatura ambiente de su electrodoméstico.
Conformidad CE, RoHS y CCC : admite canales de la UE, el Reino Unido y China desde un solo proveedor.

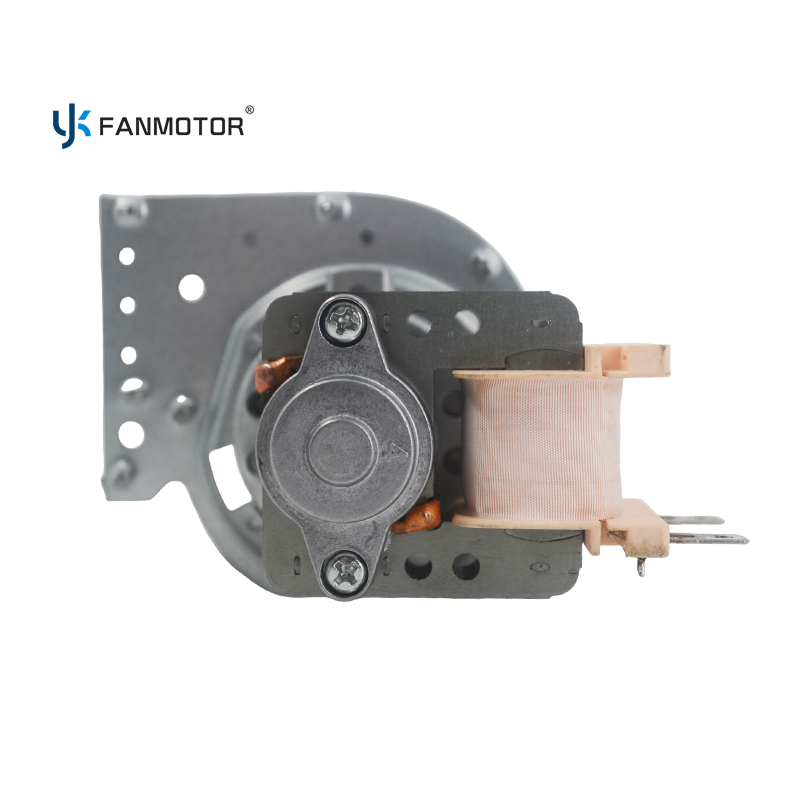

Motor de polo sombreado, sin condensador : se conecta a CA 110 V/220–240 V, 50/60 Hz con dos cables.
Presupuesto
El flujo de aire se mide con descarga libre y voltaje nominal; con una rejilla, filtro o intercambiador de calor en la ruta del flujo de aire, espere una reducción del 15 al 25 %.
Artículo | Valor |
tipo de motor | Motor monofásico de polos sombreados CA |
Tamaño del motor | 48 × 50 × 15 mm |
Diámetro del impulsor | 48mm |
Longitud del impulsor | 120 mm (personalizable construido según el dibujo) |
Rango de volumen de aire | 50–180 pies cúbicos por minuto |
Presión estática | 15–45 Pa |
Potencia de entrada | 10–25 vatios |
Velocidad | 1.800–2.800 RPM |
Nivel de ruido | ≤ 48dB(A) |
Clase de aislamiento | Clase B / Clase F |
Voltaje / frecuencia | CA 110 V / 220–240 V, 50/60 Hz |
Alojamiento | Acero galvanizado |
Proceso de dar un título | CE/RoHS/CCC |
Garantía | 2 años |
Pedido: 1000 piezas para construcción de plataformas. Las nuevas herramientas para una carcasa o longitud de impulsor a medida se cotizan por separado y normalmente necesitan una ronda de aprobación de muestra antes de la producción en masa.
Aplicaciones
Cortinas de aire y sopladores de puertas : la gama de 50 a 180 CFM cubre desde pequeñas cortinas de aire domésticas hasta anchos de puertas comerciales livianos.
Plataformas de calentador y convector : la velocidad y la clase de aislamiento se seleccionan juntas para que la temperatura de salida se mantenga dentro de la clasificación del aparato.
Unidades de ventilación y extracción : presión estática de 15 a 45 Pa adecuada para conductos cortos y paneles de rejilla.
Flujo de aire del electrodoméstico, construido según el plano : cuando un barril disponible en el mercado no coincide con el gabinete, la plataforma se remodela según sus dimensiones.
Hacer coincidir el ventilador con el servicio: las construcciones personalizadas deben comenzar desde el punto de servicio, no desde el número de pieza. Indique el flujo de aire, la presión estática, el voltaje de suministro y la temperatura máxima de salida: la longitud del impulsor, la velocidad y la clase de aislamiento se derivan de esos cuatro números.
Personalización
Voltaje: 110 V / 60 Hz o 220–240 V / 50–60 Hz
Velocidad establecida entre 1.800 y 2.800 RPM mediante geometría de bobinado e impulsor.
Longitud del cañón, geometría de ranura y recorte de la carcasa según el plano
Clase de aislamiento B o F para igualar la temperatura ambiente
Longitud del cable, conector, bloque de terminales y arnés
Etiqueta privada, cartón personalizado y embalaje listo para la venta al por menor
Preguntas frecuentes
¿Puedes construir un ventilador de flujo cruzado para mi dibujo?
Sí. La plataforma de 48×15 está diseñada para trabajos OEM y ODM: la longitud del cilindro, la geometría de la ranura, el voltaje, la velocidad, la clase de aislamiento, el cable y el conector se configuran según el dibujo del cliente. Envíe el punto de servicio y el esquema del recinto para comenzar.
¿Cuál es la diferencia entre OEM y ODM aquí?
OEM significa que construimos su diseño según sus dibujos y especificaciones. ODM significa que usted nos proporciona el objetivo de rendimiento y la envolvente, y nosotros proponemos la combinación de impulsor, carcasa y motor, incluidas las herramientas cuando sea necesario.
¿Qué información necesitas para una cotización?
Flujo de aire, presión estática, voltaje y frecuencia de suministro, temperatura ambiente o de salida máxima, envolvente disponible, tipo de conexión y volumen anual: esas seis entradas determinan la plataforma y la banda de precios.
¿Cuál es el pedido mínimo para una construcción personalizada?
1.000 piezas para una configuración de plataforma utilizando herramientas existentes. Una nueva carcasa o impulsor necesita una inversión en herramientas y una mayor cantidad de primer pedido, cotizada por proyecto.
¿Hay muestras disponibles antes de la producción en masa?
Sí. Las unidades de muestra se construyen según las especificaciones acordadas para su evaluación y aprobación antes de que se publique la orden de producción.
