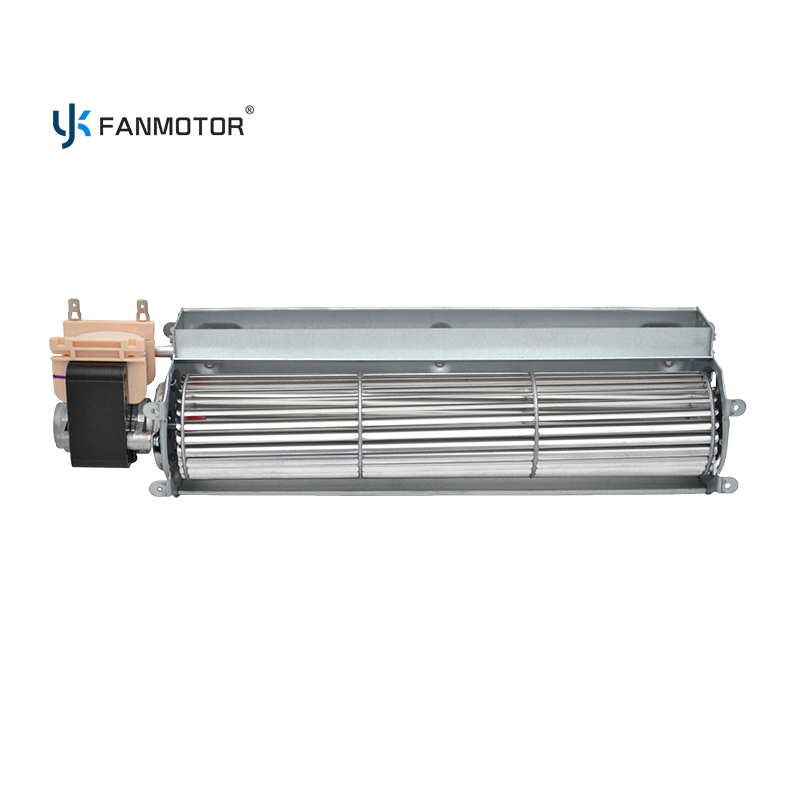

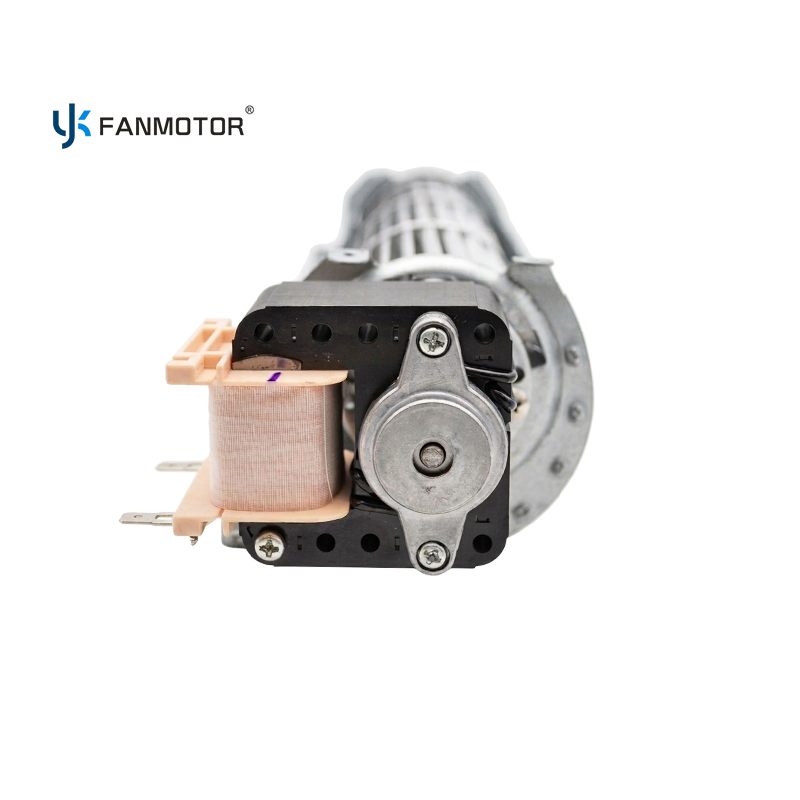

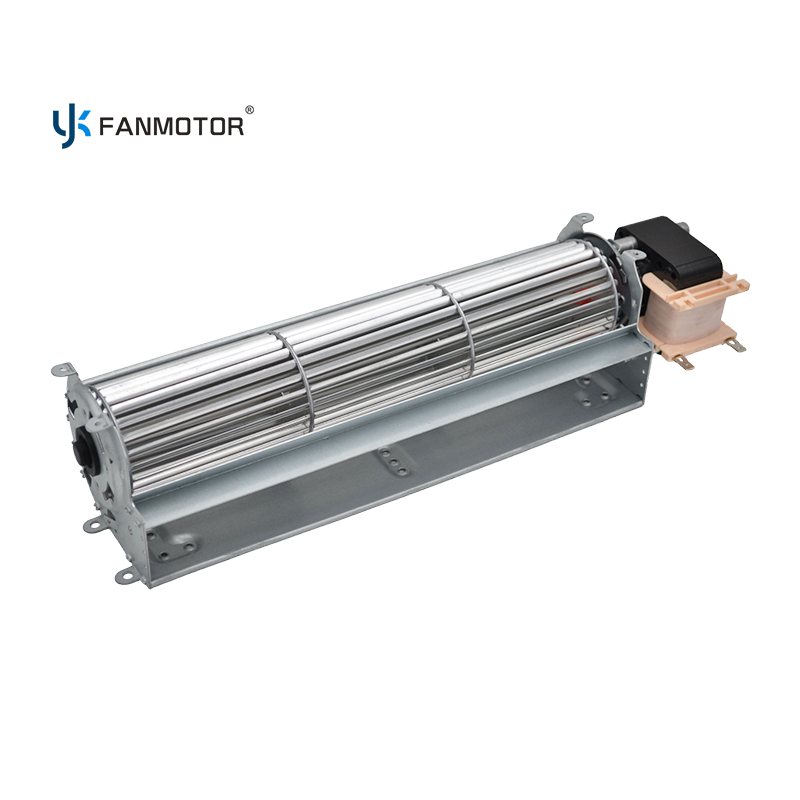

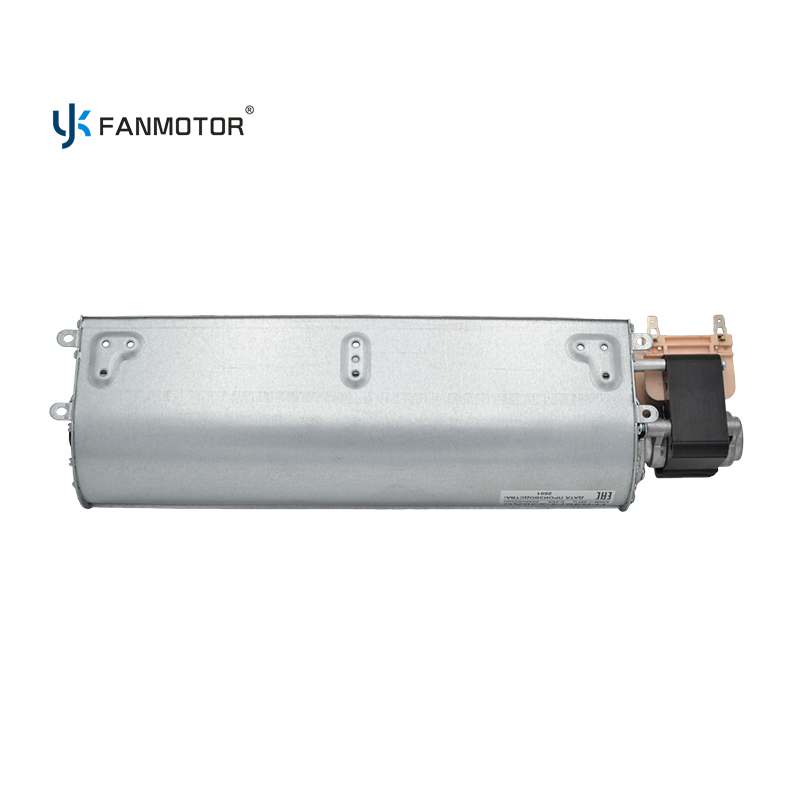

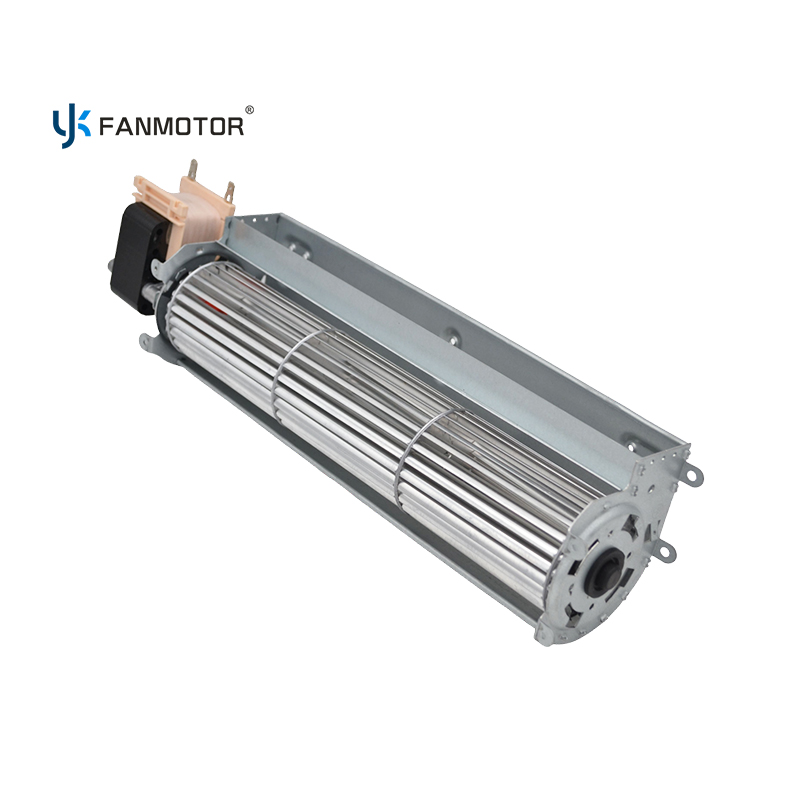

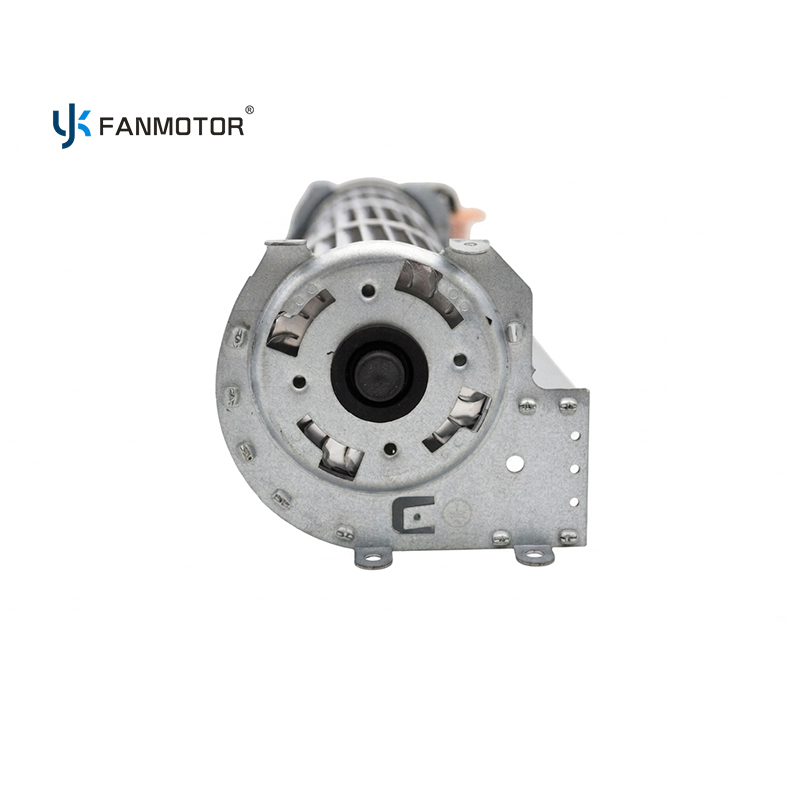

Ventilador tangencial de flujo cruzado de 60x300 mm 35 W 2300 RPM para refrigeración HVAC

Los valores a continuación son las especificaciones con las que construimos el CF-6030-300-2. El flujo de aire se mide con descarga libre y voltaje nominal; con una rejilla, filtro o intercambiador de calor en la ruta del flujo de aire, espere una reducción del 15 al 25 por ciento.

Funciones típicas del CF-6030-300-2. Sistemas HVAC, refrigeración de equipos, ventilación.

• Controladores de aire HVAC y fan coils: el cilindro de 300 mm abarca el ancho de un controlador de aire típico de 600 a 900 mm y brinda un perfil de velocidad uniforme en toda la cara del serpentín.

• Refrigeración de equipos y gabinetes: 45 dB(A) a 150-220 m³/h es adecuada para equipos de laboratorio y de industria ligera donde los ventiladores axiales serían demasiado ruidosos o demasiado concentrados.

• Unidades de ventilación y núcleos ERV: baja presión estática pero alto flujo uniforme a través de una membrana plana de intercambio de calor.

• Refrigeración y enfriamiento de exhibición: el barril se puede canalizar a una distancia corta para distribuir aire frío a lo largo del recorrido de exhibición.

Adaptar el aficionado al deber

Los ventiladores de flujo cruzado se adaptan a trabajos de presión estática baja a media: hasta aproximadamente 40-50 Pa. Si su sistema necesita más que eso, un ventilador centrífugo curvado hacia adelante mueve el mismo aire a una presión más alta con una huella diferente.

Instalación

Los terminales de horquilla aceptan conectores hembra de 4,8 mm o 6,3 mm. Aleje el cable de la entrada del impulsor y asegúrelo cada 150 mm; un cable suelto en la corriente de aire es la causa más común de ruido de campo.

El CF-6030-300-2 se fabrica en nuestra propia planta, por lo que las especificaciones se pueden ajustar a su electrodoméstico y no al revés. Las opciones a continuación se cotizan en comparación con la versión base.

¿Qué se puede personalizar?

• Longitudes de cañón de 180, 240, 300 y 360 mm en la plataforma de 60 mm.

• Tamaño del motor 6030 o 6040 para mayor torque y flujo de aire.

• Rotación CW o CCW para que coincida con su carcasa.

• Material de bobinado: cobre, aluminio o CCA.

• Bloque de terminales, longitud del cable y estilo del conector.

MOQ y herramientas

1000 piezas para la construcción estándar de 60x300. Los cambios de dirección de rotación no requieren herramientas; Los cambios en la longitud del cañón necesitan una revisión del impulsor.

Fabricante

Fabricado por Guangzhou Yuexun Electric Appliance Co., Ltd. (YKFANMOTOR) en Guangzhou, China, parte de una empresa familiar de motores con más de 28 años de experiencia en fabricación. Se suministra documentación CE y RoHS cuando el modelo lleva esas marcas; Se pueden organizar informes de pruebas IEC para construcciones personalizadas.

Preguntas frecuentes

P: ¿Para qué se utiliza un ventilador de flujo cruzado de 60x300?
R: Es el tamaño de uso general para unidades de tratamiento de aire HVAC, fan coils, unidades de refrigeración y ventilación de equipos. El cañón de 300 mm coincide con el ancho de una unidad de tratamiento de aire típica de 600-900 mm y entrega 150-220 m³/h con una descarga uniforme a través del serpentín.

P: ¿Cuánta presión estática puede soportar?
R: Los ventiladores de flujo cruzado son máquinas de presión baja a media. Este modelo funciona cómodamente hasta unos 40-50 Pa; más allá de eso, el flujo de aire disminuye rápidamente y un soplador centrífugo es la mejor opción.

P: ¿Qué significa 45 dB(A) en la práctica?
R: Es más o menos el sonido de una oficina silenciosa a 1 m. En una carcasa metálica, el panel puede amplificarlo entre 3 y 5 dB, por lo que debe especificar almohadillas antivibración si la unidad se instala cerca de un espacio ocupado.

P: ¿Se puede invertir la dirección de rotación?
R: Sí. Las carcasas CW y CCW están disponibles con la misma herramienta. La dirección de rotación debe especificarse en el pedido porque se entrega la espiral de la carcasa.

P: ¿Es lo mismo que un soplador transversal?
R: Sí. El ventilador de flujo cruzado, el ventilador tangencial y el ventilador transversal describen la misma arquitectura: un impulsor largo de múltiples aspas dentro de una carcasa con forma que toma aire alrededor del impulsor y lo descarga a través de una ranura estrecha.
