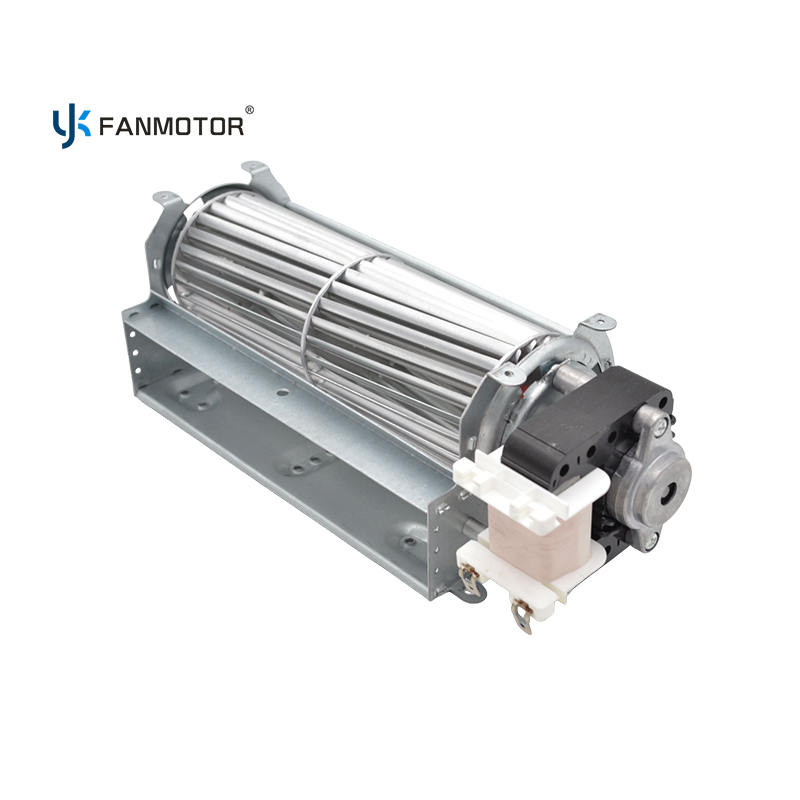

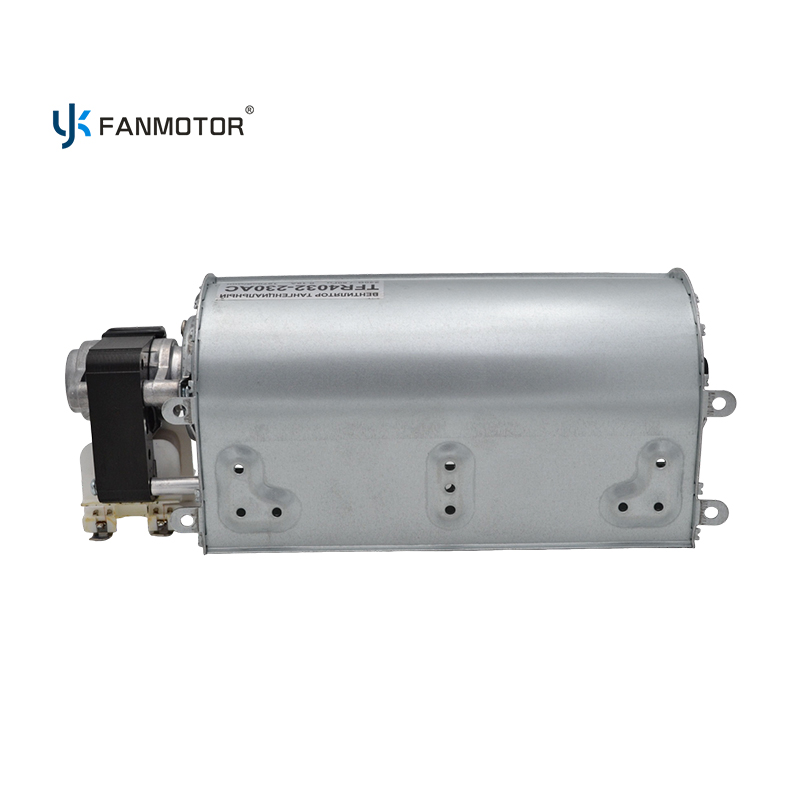

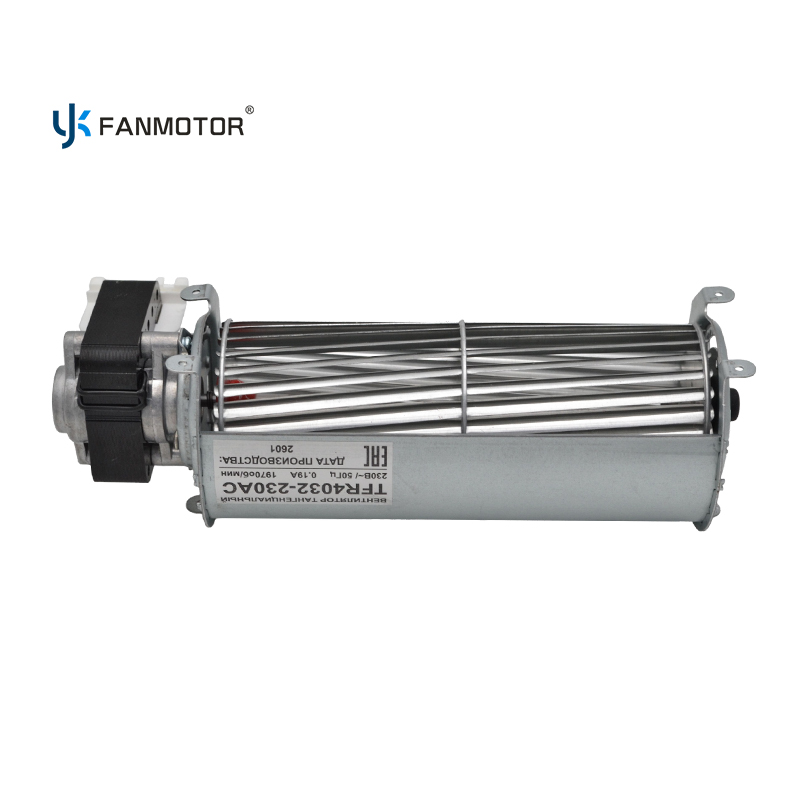

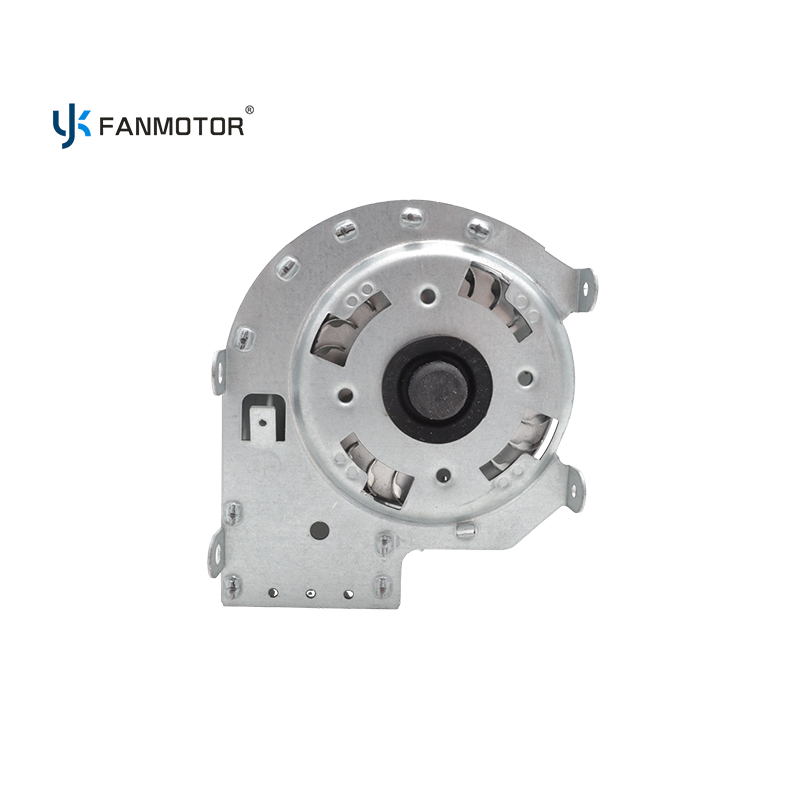

Ventilador tangencial de flujo cruzado de 60x180 mm 23 W para chimeneas y refrigeración de dispositivos electrónicos

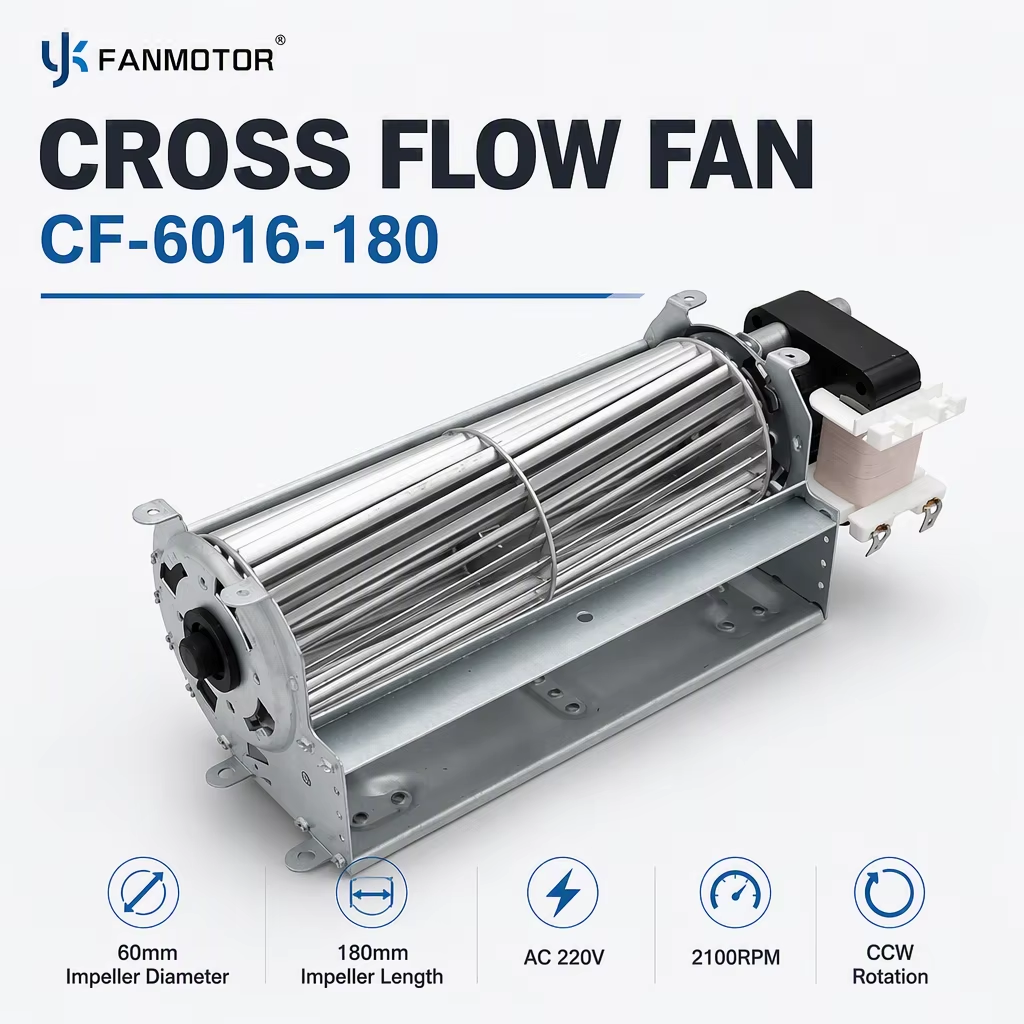

Los valores a continuación son las especificaciones con las que construimos el CF-6016-180. El flujo de aire se mide con descarga libre y voltaje nominal; con una rejilla, filtro o intercambiador de calor en la ruta del flujo de aire, espere una reducción del 15 al 25 por ciento.

Realizar pedidos

La cantidad mínima de pedido es de 1000 piezas para la construcción estándar de 60x180, lo que la convierte en la longitud más fácil para la producción piloto. Bobinado personalizado y plomo disponibles.

Deberes típicos del CF-6016-180. Chimenea eléctrica, refrigeración de aparatos electrónicos, refrigeración de armarios.

• Chimeneas eléctricas: el cañón de 180 mm crea una cortina de aire amplia y uniforme detrás del efecto de llama; 100-150 m³/h son suficientes para impulsar el calor sin alterar el patrón de la llama.

• Enfriamiento de la electrónica y la fuente de alimentación: la descarga uniforme a través de una matriz de disipador de calor evita el punto caliente que deja un ventilador axial directamente frente a su eje.

• Refrigeración del gabinete y del rack: la velocidad de 2100 RPM mantiene el ruido del paso de las cuchillas por debajo del nivel que se vuelve audible en un entorno de oficina.

• Unidades de aire caliente y convectores: el barril se puede montar horizontalmente debajo de un intercambiador de calor, aspirando a través de las aletas y descargando a través de la rejilla de salida.

Adaptar el aficionado al deber

Haga coincidir la longitud del impulsor con la ranura de descarga, no con el ancho del aparato. Un cañón más corto que la ranura deja zonas muertas en cada extremo; un cañón más largo que la ranura desperdicia el flujo de aire y genera ruido. Para chimeneas de 900 mm, las opciones habituales son dos barriles de 180 mm o uno de 300 mm.

Instalación

Mantenga el labio de descarga al menos a 15 mm de la pantalla de efecto llama. Monte el extremo del motor lejos de la fuente de calor siempre que sea posible y especifique un corte térmico si el ventilador se encuentra encima de un elemento calefactor de 2 kW.

El CF-6016-180 se fabrica en nuestra propia planta, por lo que las especificaciones se pueden ajustar a su electrodoméstico y no al revés. Las opciones a continuación se cotizan en comparación con la versión base.

¿Qué se puede personalizar?

• Longitudes de cañón de 120, 180, 240 y 300 mm en la misma plataforma de 60 mm de diámetro.

• Material de bobinado: cobre, aluminio o CCA, cotizados por separado.

• Longitud de cable, conector y orientación de terminal personalizados.

• Construcciones de 110 V/60 Hz y 220-240 V/50 Hz.

• Marcado de etiqueta privada en carcasa y embalaje.

MOQ y herramientas

La cantidad mínima de pedido es de 1000 piezas para la construcción estándar de 60x180, lo que la convierte en la longitud más fácil para la producción piloto. Admitimos muestras gratuitas para pruebas.

Fabricante

Fabricado por Guangzhou Yuexun Electric Appliance Co., Ltd. (YKFANMOTOR) en Guangdong, China, parte de una empresa familiar de motores con más de 28 años de experiencia en fabricación. Se suministra documentación CE y RoHS cuando el modelo lleva esas marcas; Se pueden organizar informes de pruebas IEC para construcciones personalizadas.

Preguntas frecuentes

P: ¿Qué electrodomésticos utilizan un ventilador de flujo cruzado de 60x180?
R: El tamaño 60x180 es el barril estándar para chimeneas eléctricas, cajas para dispositivos electrónicos, armarios tipo rack y pequeños convectores de aire caliente. Cualquier cosa que necesite una cortina de aire ancha y uniforme en una ranura de aproximadamente 150-180 mm es una buena opción.

P: ¿Cuánto aire mueve este ventilador?
R: 100-150 m³/h (aproximadamente 59-88 CFM) a 2100 RPM con entrada de 23 W. La cifra se mide en descarga libre; Espere entre un 15 y un 25 por ciento menos una vez que el ventilador funcione contra una rejilla o un intercambiador de calor.

P: ¿Es un ventilador tangencial más silencioso que un ventilador axial?
R: Generalmente sí, con el mismo flujo de aire, porque el impulsor de flujo cruzado tiene muchas aspas pequeñas y una velocidad punta baja. La desventaja es una presión estática más baja: un ventilador de flujo cruzado es la elección equivocada para tramos de conductos largos.

P: ¿Pueden suministrar una versión de 12 V o 24 V?

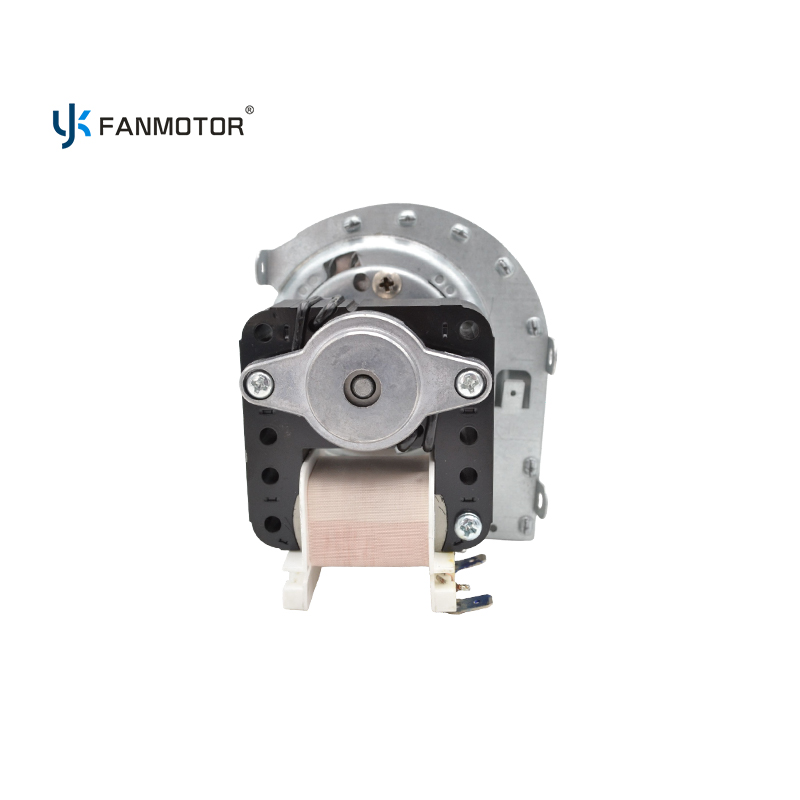

R: La construcción estándar es un polo sombreado de CA a 220 V o 110 V. Las versiones de CC existen como un desarrollo separado que utiliza un motor sin escobillas y una carcasa diferente; se cotizan como un proyecto más que como un artículo de catálogo.

P: ¿Cuál es el pedido mínimo?
R: 1000 piezas para la especificación estándar. Por debajo de eso, se pueden suministrar cantidades de muestra para su evaluación.
