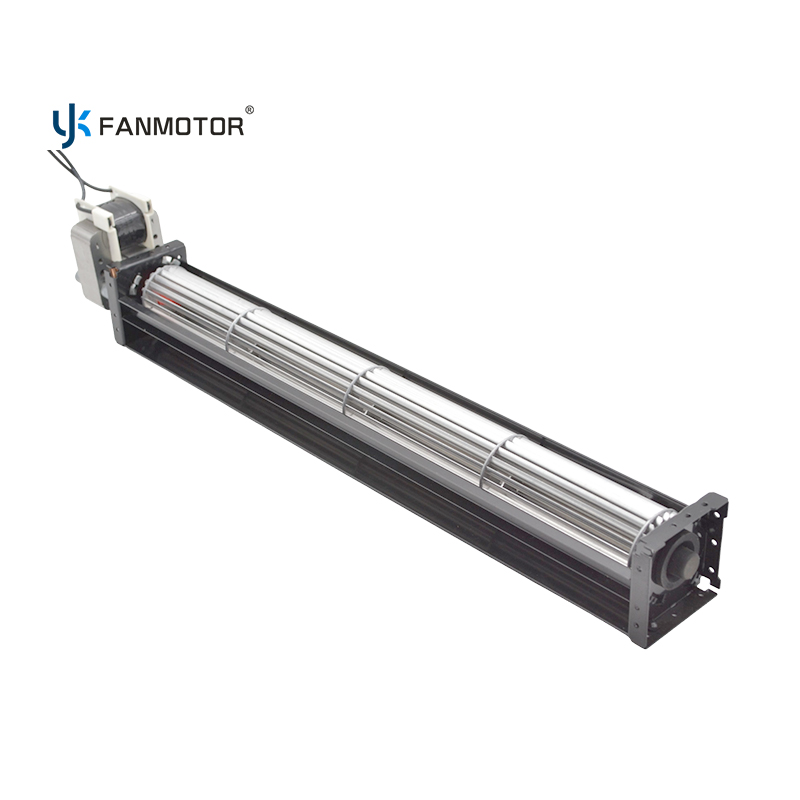

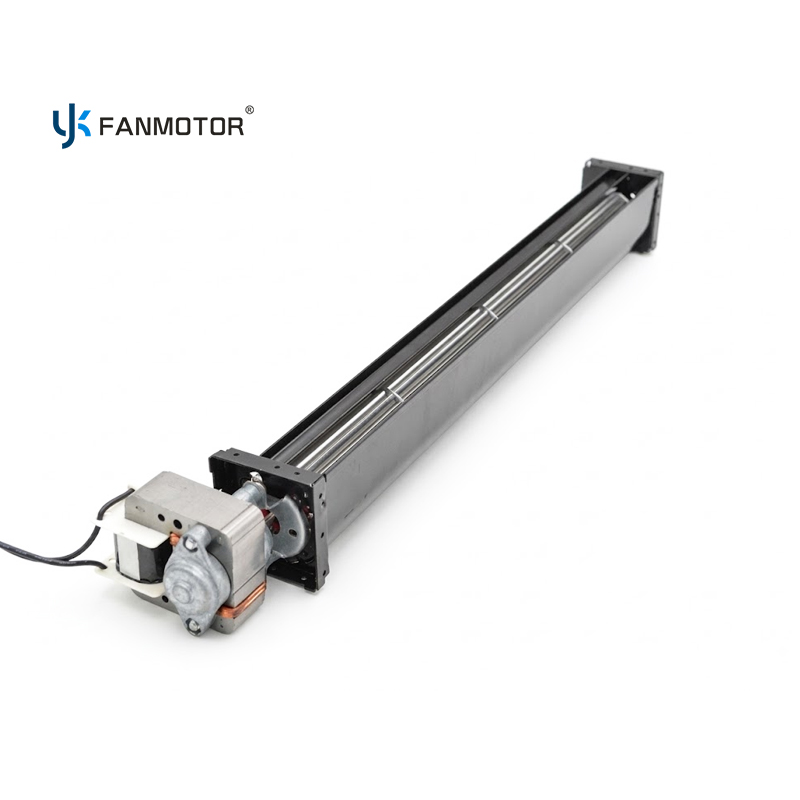

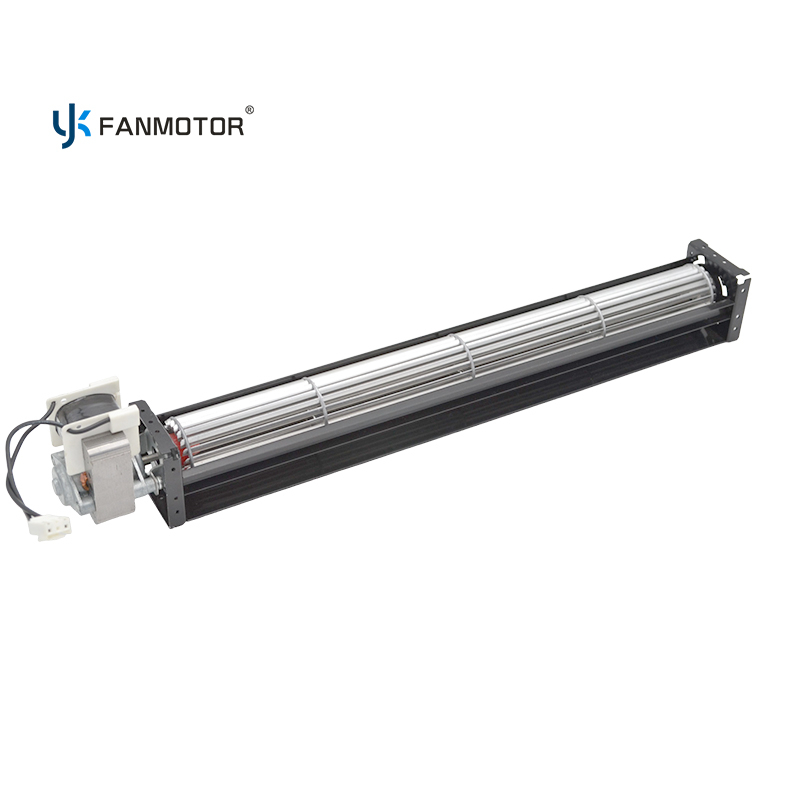

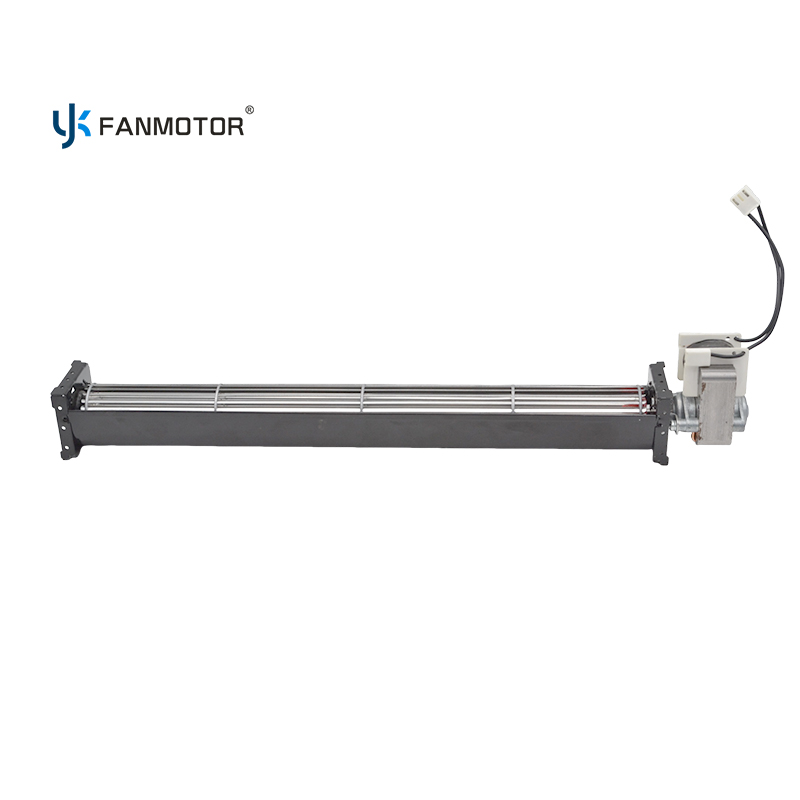

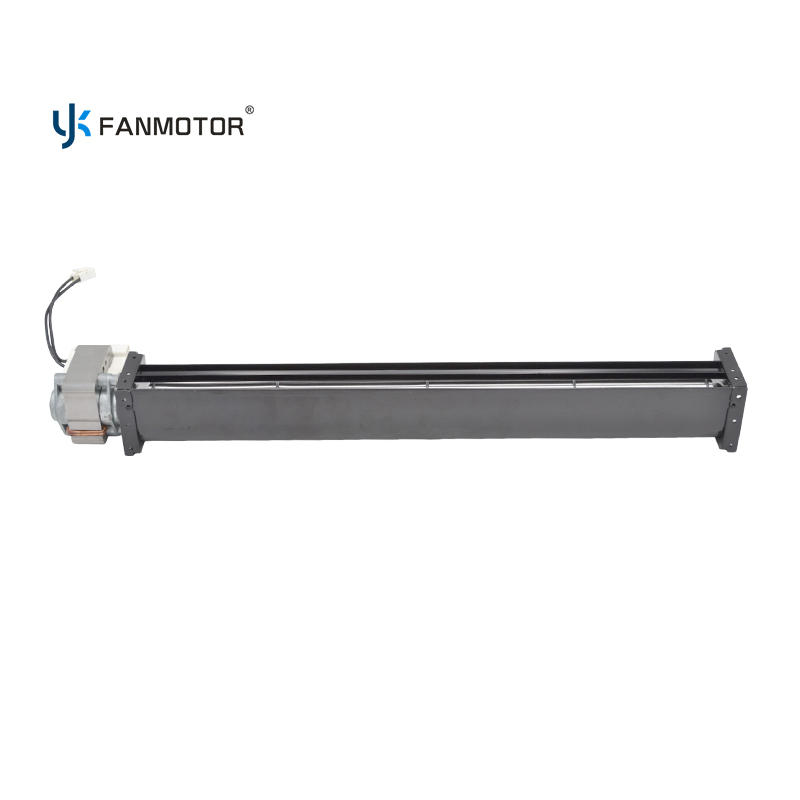

Un ventilador de flujo cruzado delgado de 48 mm con un cilindro de 360 mm sobre un motor de polo sombreado de 48 × 20 mm. 15 W, 2500 RPM, 105–135 m³/h, rotación en sentido horario, CE/RoHS: para cortinas de aire estrechas y ventilación de ascensores.
Fortalezas clave
Cilindro de 360 mm con un diámetro de 48 mm : cubre todo el ancho de la puerta sin la profundidad de un ventilador de 60 mm.
Solo 15 W a 2500 RPM , lo suficientemente bajo como para funcionar con el suministro auxiliar de una cabina de ascensor.
Rotación CW, posición del motor a la derecha : el espejo de la construcción estándar CCW.
105–135 m³/h en una ranura larga : flujo de aire suave y uniforme en lugar de un chorro concentrado.
Conformidad CE y RoHS para programas de equipamiento de edificios y ascensores de la UE.
Presupuesto
El flujo de aire se mide con descarga libre y voltaje nominal; con una rejilla, filtro o intercambiador de calor en la ruta del flujo de aire, espere una reducción del 15 al 25 %.
Artículo | Valor |
Longitud del impulsor | 360 milímetros |
Motor | Motor de polos sombreados de 48×20 mm con terminal |
Alojamiento | Chapa de acero galvanizado |
Rotación | CW |
Voltaje / frecuencia | CA 220 V, 50/60 Hz |
Potencia de entrada | 15W |
Velocidad | 2.500 rpm |
Volumen de aire | 105-135 m³/h |
Proceso de dar un título | CE, RoHS |
Garantía | 2 años |
Aplicaciones
Ventilación de cabina de ascensor : se esconde detrás del panel del techo de la cabina y mueve entre 105 y 135 m³/h continuamente con 15 W, dentro del presupuesto de energía auxiliar.
Cortinas de aire delgadas : el cilindro largo cubre el ancho de una puerta con una carcasa poco profunda, donde un ventilador de 60 mm sobresaldría por la abertura.
Ventilación de pantallas, gabinetes y electrodomésticos : el flujo de aire uniforme a través de una ranura larga y estrecha evita puntos calientes; baja potencia y poca profundidad se adaptan a los electrodomésticos integrados.
La plataforma de 48 mm es una opción de embalaje, no de rendimiento. A 105-135 m³/h, suministra aproximadamente la mitad del aire que un barril de 60×360; si no se limita la profundidad, la plataforma más grande es la mejor opción de ingeniería.
Instalación: monte con el cañón en posición horizontal detrás de un panel de rejilla y mantenga un espacio libre de 25 mm en el lado de succión.
Personalización
Rotación CCW para instalación en espejo.
Longitudes de cañón de 240, 360 y 420 mm.
Longitud de cable y tipo de terminal personalizados
Etiqueta privada y embalaje neutral.
MOQ 1000 piezas para la construcción estándar de 48×360; Las variantes de rotación y longitud del cañón comparten el mismo MOQ.
Preguntas frecuentes
¿Para qué se utiliza un ventilador de flujo cruzado de 48 mm?
El diámetro de 48 mm se elige cuando la profundidad de instalación es limitada: techos de cabinas de ascensor, cortinas de aire estilizadas y electrodomésticos empotrados. Esta versión de 360 mm ofrece 105–135 m³/h a 15 W a lo largo de una ranura larga y estrecha.
¿Puede funcionar continuamente en un ascensor?
Sí. A 15 W, el motor funciona en frío y la construcción de polos sombreados elimina el condensador, que es la pieza de desgaste habitual en los ventiladores pequeños de funcionamiento continuo.
¿Qué significa aquí la rotación CW?
Visto desde el extremo del motor, el impulsor gira en el sentido de las agujas del reloj. Las carcasas CW y CCW utilizan espirales diferentes, por lo que la rotación debe fijarse en orden.
¿Cuál es la capacidad de presión estática?
Los ventiladores de flujo cruzado son máquinas de baja presión. Este modelo se adapta a instalaciones de descarga libre o ligeramente restringidas; para conductos con conductos superiores a aproximadamente 40 Pa, elija un soplador centrífugo.
