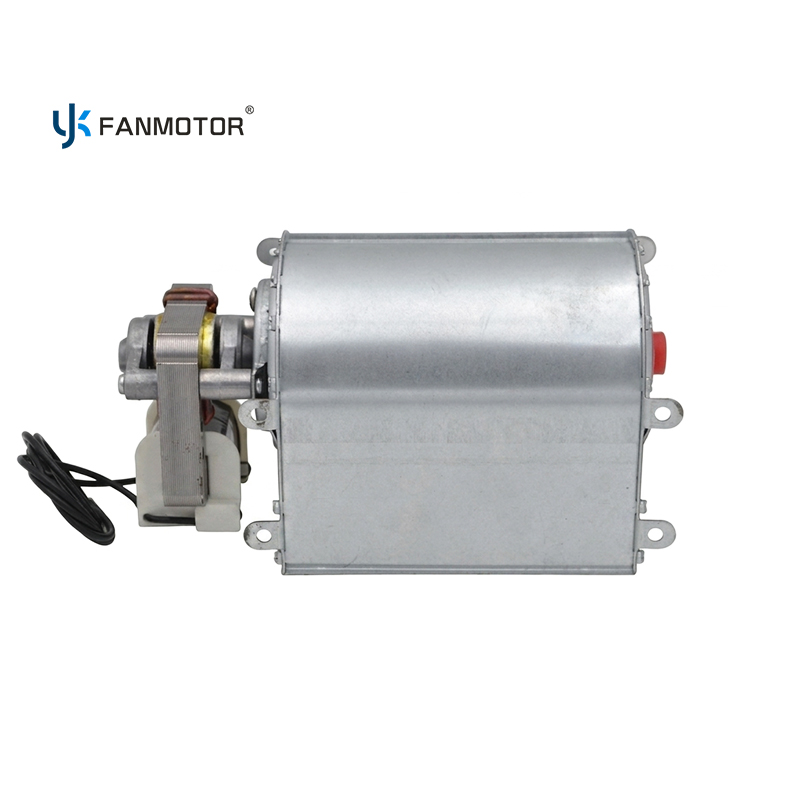

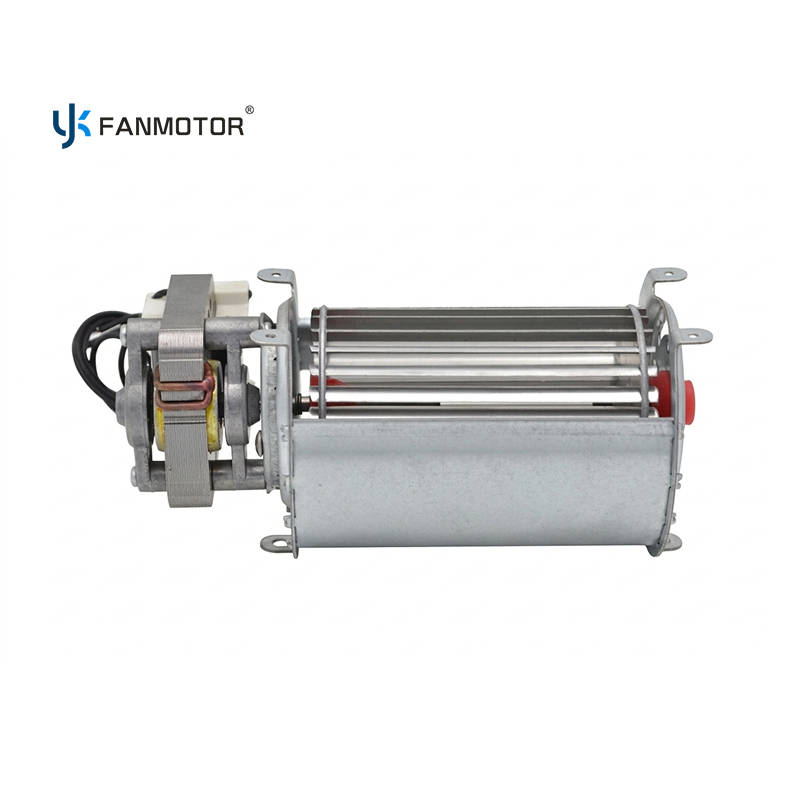

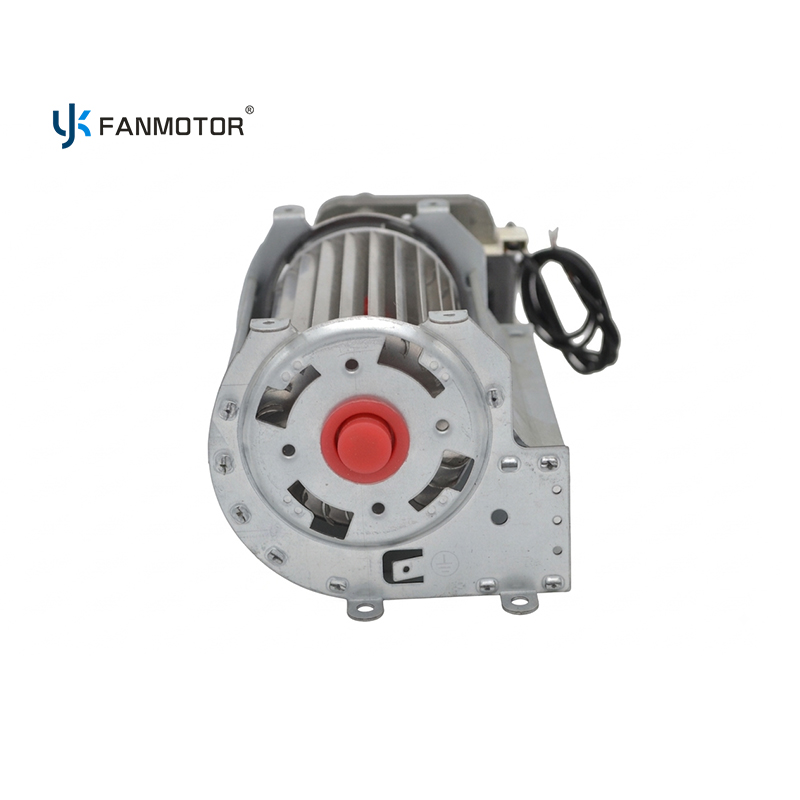

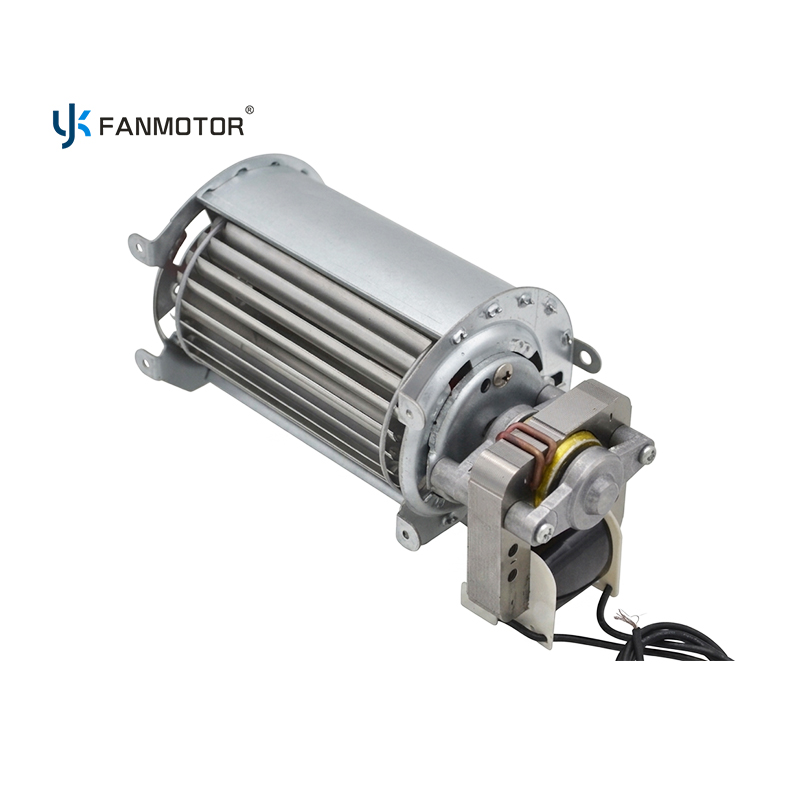

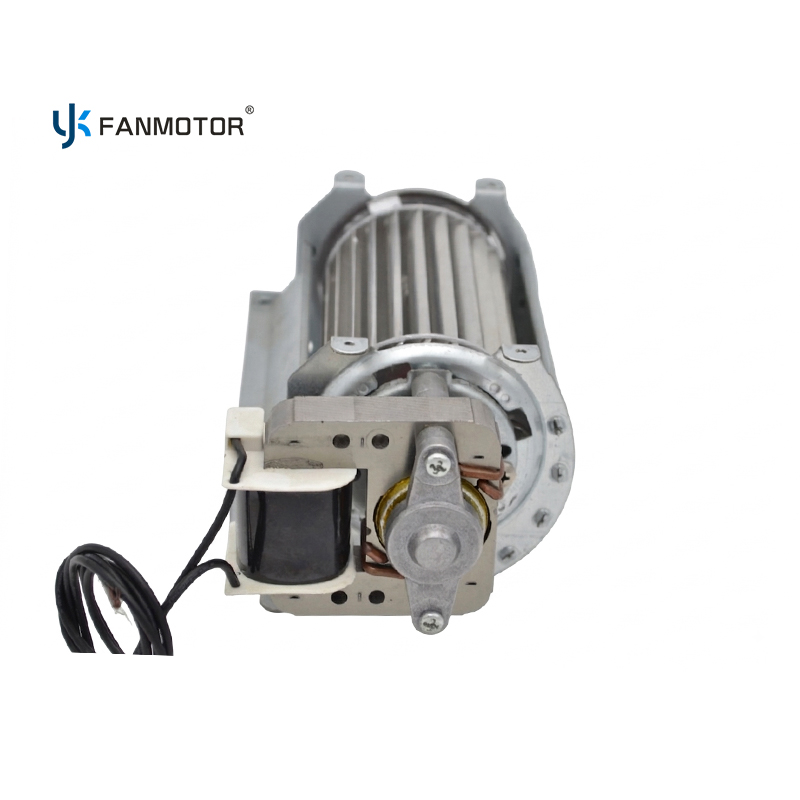

ventilador tangencial de poste sombreado de la fan 15W del flujo cruzado de 60x120m m para el enfriamiento del gabinete

Los valores a continuación son las especificaciones con las que construimos el CF-6013-120. El flujo de aire se mide con descarga libre y voltaje nominal; con una rejilla, filtro o intercambiador de calor en la ruta del flujo de aire, espere una reducción del 15 al 25 por ciento.

Realizar pedidos

La cantidad mínima de pedido estándar es de 1000 piezas para la construcción de 60x120. Una nueva longitud de impulsor necesita una revisión de herramientas y se cotiza por separado.

Deberes típicos del CF-6013-120. Gabinete de control, caja de control de ascensor, refrigeración de equipos médicos.

• Gabinetes eléctricos y de control: el cilindro de 120 mm y la banda de 40-70 m³/h se adaptan a gabinetes de 600-1200 mm de ancho donde el ventilador se monta en una pared lateral o placa de techo y empuja el aire a través de una barra colectora o una pila de unidades.

• Equipo médico y de laboratorio: el devanado Clase H y el cuerpo del motor sellado toleran el aire interno cálido; La baja entrada de 15 W mantiene la salida acústica y el aumento de calor al mínimo.

• Vitrinas y equipos expendedores: incluso la descarga tangencial evita el enfriamiento puntual que crean los ventiladores axiales en el vidrio.

Adaptar el aficionado al deber

Dimensione el ventilador en función del área libre del gabinete, no solo de su volumen: un cilindro de 120 mm funciona mejor donde la ranura de descarga tiene al menos 100 mm de ancho y el camino de retorno no está bloqueado por haces de cables. Cuando el gabinete tenga una profundidad superior a 300 mm, utilice la plataforma de 60x180 o 60x240 para que el flujo de aire llegue a la pared más alejada.

Instalación

Monte con la ranura de descarga hacia la fuente de calor y mantenga un espacio de 3 a 5 mm entre el impulsor y cualquier panel. El motor puede funcionar continuamente a 220-240 V sin protección térmica externa en la mayoría de las aplicaciones de gabinete; agregue un corte térmico si el ventilador está enterrado detrás de filtros.

El CF-6013-120 se fabrica en nuestra propia planta, por lo que las especificaciones se pueden ajustar a su electrodoméstico y no al revés. Las opciones a continuación se cotizan en comparación con la versión base.

¿Qué se puede personalizar?

• Longitud del impulsor de 60 mm a 300 mm en el mismo diámetro de 60 mm (los cilindros de 180 mm, 240 mm y 300 mm comparten la familia de motores).

• Bobinado: estándar de cobre puro; Aluminio y CCA disponibles para programas de reducción de costos.

• La longitud del cable, el tipo de conector y la orientación del terminal se configuran según el dibujo de su arnés.

• Voltaje: 110-120 V / 60 Hz y 220-240 V / 50 Hz construidos a partir del mismo utillaje.

• Etiqueta privada en carcasa y cartón; Embalaje neutro disponible.

MOQ y herramientas

La cantidad mínima de pedido estándar es de 1000 piezas para la construcción de 60x120. Una nueva longitud de impulsor necesita una revisión de herramientas y se cotiza por separado.

Fabricante

Fabricado por Guangzhou Yuexun Electric Appliance Co., Ltd. (YKFANMOTOR) en Guangdong, China, parte de una empresa familiar de motores con más de 28 años de experiencia en fabricación. Se suministra documentación CE y RoHS cuando el modelo lleva esas marcas; Se pueden organizar informes de pruebas IEC para construcciones personalizadas.

Preguntas frecuentes

P: ¿Para qué se utiliza un ventilador de flujo cruzado de 60x120?
R: Es un soplador tangencial compacto para recintos pequeños: armarios de control, cajas de control de ascensores, analizadores médicos, vitrinas y máquinas expendedoras. El diámetro de 60 mm y la longitud del impulsor de 120 mm mantienen el ventilador dentro de un gabinete poco profundo mientras sigue moviendo 40-70 m³/h a través de la fuente de calor.

P: ¿Este ventilador necesita un condensador?
R: No. El CF-6013-120 utiliza un motor de polo sombreado, que arranca y funciona directamente desde el suministro de CA sin condensador ni devanado de arranque. Esto elimina la pieza de falla de campo más común en los pequeños ventiladores de refrigeración.

P: ¿Puede funcionar con 110 V en lugar de 220 V?
R: Sí. Se bobina el mismo utillaje para 110-120 V/60 Hz y para 220-240 V/50 Hz. Especificar el mercado en RFQ; la construcción de 110 V es un devanado separado y tiene su propio MOQ.

P: ¿Cuál es el nivel de ruido?
R: La presión del sonido depende del panel de montaje y de la restricción de descarga. El motor de polo sombreado y la velocidad de 2300 RPM mantienen bajo el tono de paso de la cuchilla; Para gabinetes con ruido crítico, podemos suministrar un devanado más lento de 2000 RPM o un kit de montaje con aislamiento de goma.

P: ¿Se puede cambiar la longitud del impulsor?
R: Sí. El cañón de 60 mm de diámetro está disponible en longitudes de 120, 180, 240 y 300 mm en la misma familia de motores. Las longitudes entre esos pasos se pueden labrar; Espere un tiempo de entrega de herramientas y un MOQ más alto.
