Descripción general

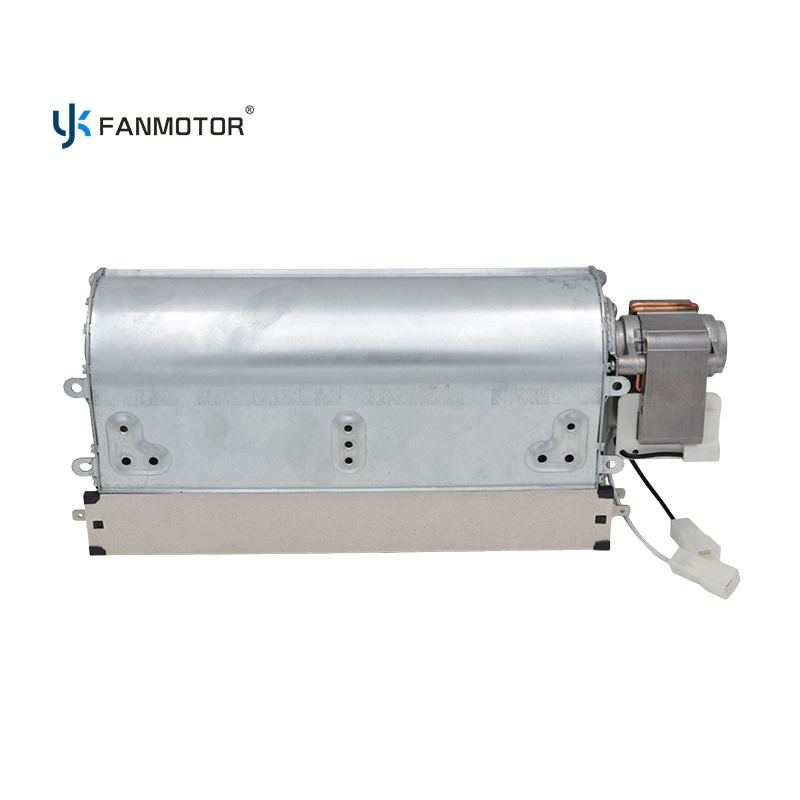

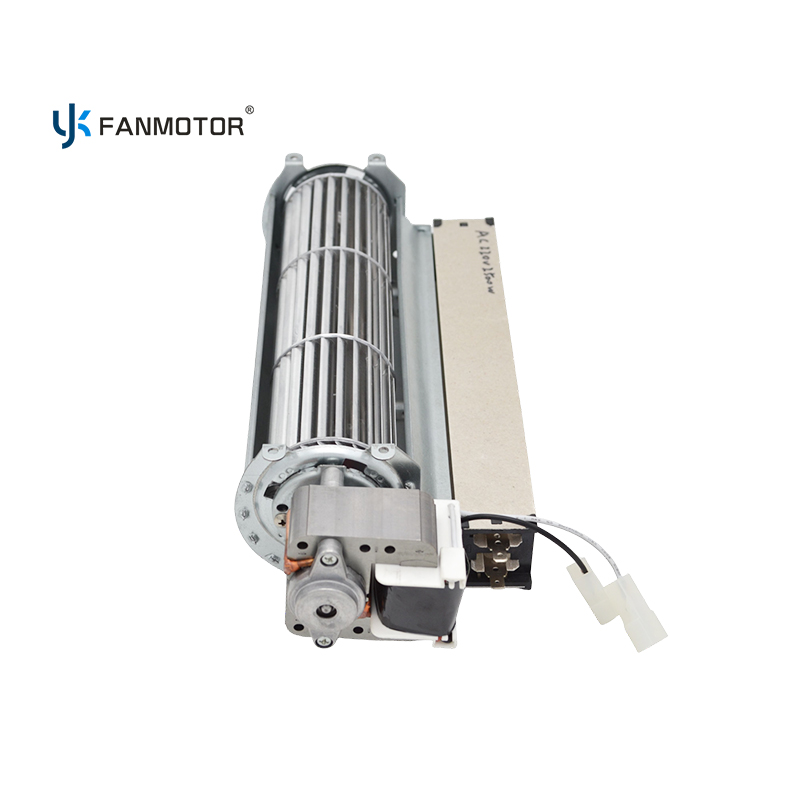

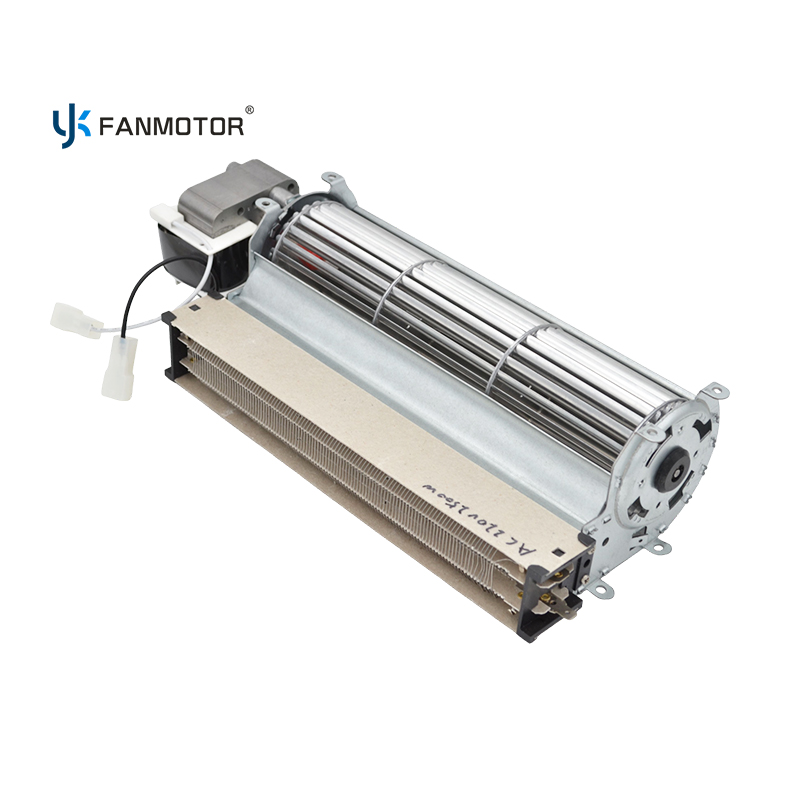

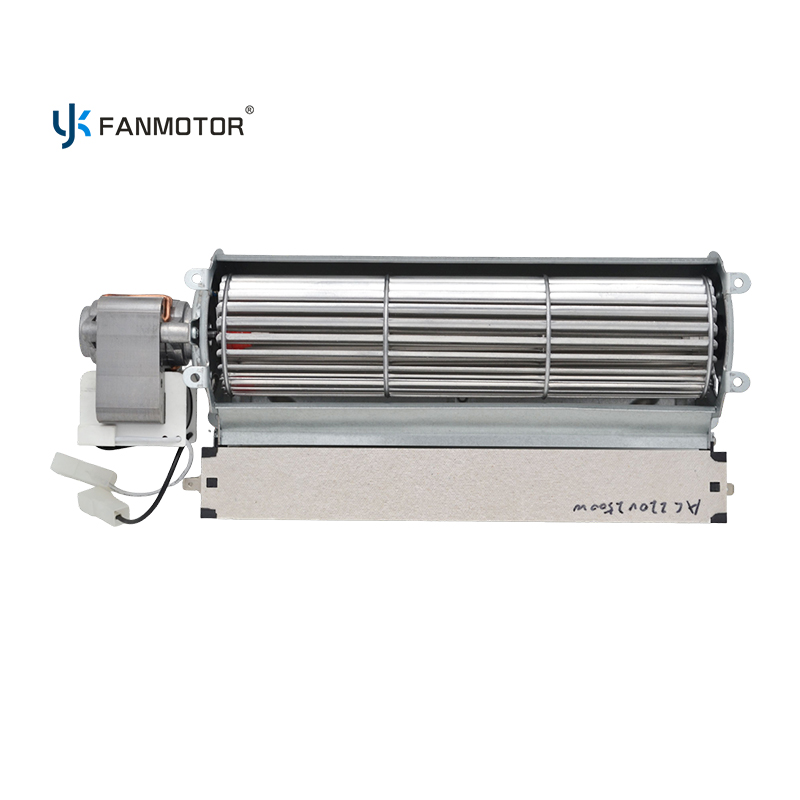

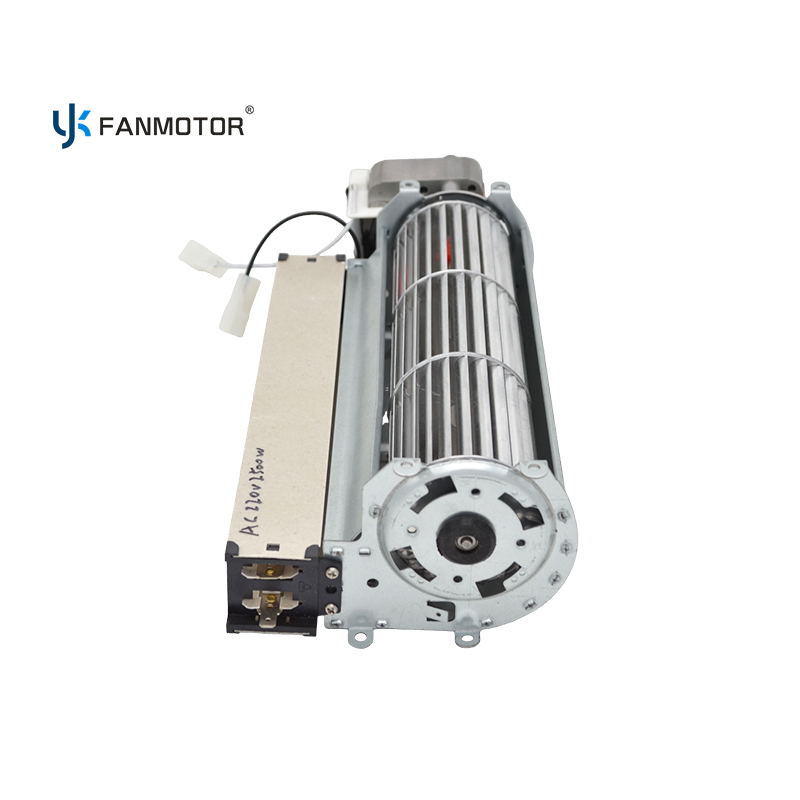

Ventilador lateral izquierdo de flujo cruzado de 60x300 con resistencia cerámica PTC integrada. 35 W, 2300 RPM, 150-220 m³/h, rotación en sentido horario, 220 V: un módulo de ventilador y calefacción para secadoras y calefactores de suelo.
Fortalezas clave
Ventilador y calentador en un solo conjunto: el elemento PTC se encuentra aguas abajo del impulsor, por lo que el aire caliente sale de la ranura a una temperatura uniforme.
Motor del lado izquierdo con rotación en sentido horario: la imagen especular de la construcción estándar de 60x300, para aparatos cuyo cableado ingresa por la izquierda.
El PTC cerámico se autorregula: la resistencia aumenta a medida que se calienta, por lo que el elemento no puede escaparse incluso si el flujo de aire disminuye.
Las aletas de aluminio distribuyen el calor por toda la ranura de 300 mm en lugar de una banda caliente en el medio.
Un número de pieza reemplaza un juego de ventilador, calentador y soporte por separado, lo que reduce el tiempo de ensamblaje y el recuento de listas de materiales.
Presupuesto
Nombre del producto | Ventilador de flujo cruzado de 60x300 mm con calentador cerámico PTC |
|---|
Modelo | CF-6030-300-PL |
|---|
Diámetro del impulsor | 60mm |
|---|
Longitud del impulsor | 300 milímetros |
|---|
Motor | Poste sombreado 6030, montaje en el lado izquierdo |
|---|
Rotación | CW |
|---|
Elemento calefactor | PTC cerámico con aletas de aluminio. |
|---|
Potencia del ventilador | 35W |
|---|
Velocidad | 2.300 rpm |
|---|
Volumen de aire | 150-220 m³/h |
|---|
Voltaje / frecuencia | CA 220 V, 50/60 Hz |
|---|
Alojamiento | Acero galvanizado |
|---|
Garantía | 2 años |
|---|
Aplicaciones
Funciones típicas del CF-6030-300-PL. Secadora del lado izquierdo, calentador de piso, HVAC personalizado.
Secadoras de ropa y gabinetes de secado: el elemento PTC calienta la corriente de aire directamente después del impulsor, brindando un calentamiento rápido y una temperatura de salida controlada sin una caja calefactora separada.
Calentadores de piso y de torre: la descarga uniforme de 300 mm evita el punto caliente que crea un calentador de serpentín frente a un pequeño ventilador axial.
Calentadores de baño y de pared: el comportamiento de autorregulación del PTC es una ventaja de seguridad en habitaciones donde el flujo de aire puede quedar bloqueado por toallas o cortinas.
Aparatos de aire caliente personalizados: el módulo se puede suministrar como una unidad solo con ventilador o con el calentador, por lo que un solo dibujo cubre ambas variantes.
Adaptar el aficionado al deber
Los calentadores PTC se autolimitan, pero aún necesitan flujo de aire. Dimensione el ventilador para que la temperatura de salida se mantenga dentro del límite nominal del aparato en la configuración de velocidad más baja; Si el aparato tiene un modo de refuerzo, confirme la potencia del elemento con respecto al flujo de aire de refuerzo, no la cifra nominal.
¿Qué se puede personalizar?
Versión solo con ventilador de la misma carcasa para electrodomésticos vendidos con o sin calefacción.
La potencia del PTC y la longitud de la aleta se ajustan a su objetivo de temperatura de salida.
Montaje del motor en el lado izquierdo CW o en el lado derecho CCW.
Longitudes de cañón de 240, 300 y 360 mm.
Fusible térmico, termostato y cortacircuitos por exceso de temperatura cableados.
Arnés de cables, bloque de terminales y conector personalizados.
Preguntas frecuentes
P: ¿Qué es un ventilador de flujo cruzado con calentador PTC?
R: Es un módulo único que combina un ventilador tangencial y un elemento calefactor cerámico con coeficiente de temperatura positivo montado aguas abajo del impulsor. El aire pasa a través de las aletas de aluminio y sale de la ranura de descarga calentada y distribuida uniformemente.
P: ¿Por qué utilizar PTC en lugar de una bobina de resistencia?
R: La cerámica PTC se autorregula: su resistencia aumenta drásticamente a medida que aumenta la temperatura, por lo que no puede sobrecalentarse incluso si el flujo de aire está parcialmente bloqueado. Una bobina de resistencia sigue consumiendo corriente hasta que interviene un termostato o un fusible.
P: ¿Qué significa lado izquierdo y CW?
R: Lado izquierdo significa que el motor está montado en el extremo izquierdo del cilindro cuando se ve desde el lado de descarga, y CW significa que el impulsor gira en el sentido de las agujas del reloj desde esa vista. Refleja la construcción CCW del lado derecho estándar para electrodomésticos cuyo cableado ingresa por la izquierda.
P: ¿Puedo comprar el ventilador sin calentador?
R: Sí. La misma carcasa se suministra solo con ventilador, lo que permite que una plataforma de electrodomésticos ofrezca versiones con y sin calefacción desde un solo dibujo.
P: ¿Qué flujo de aire necesita el calentador?
R: El ventilador entrega 150-220 m³/h. Dimensione la potencia del PTC de modo que el aumento de temperatura en todo el elemento se mantenga dentro de la clasificación del aparato en la configuración de velocidad más baja, no a velocidad máxima.
