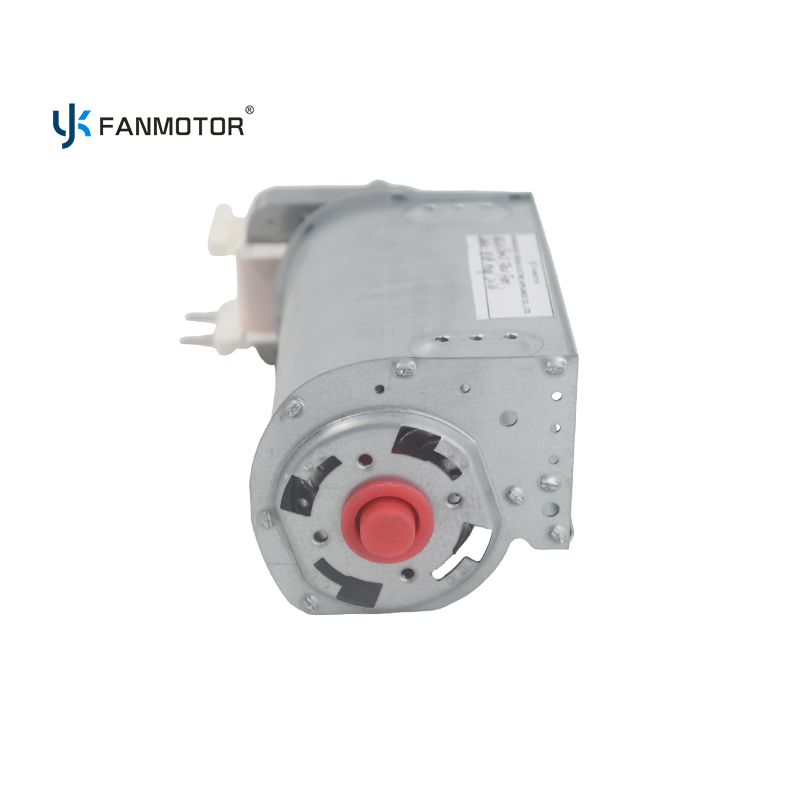

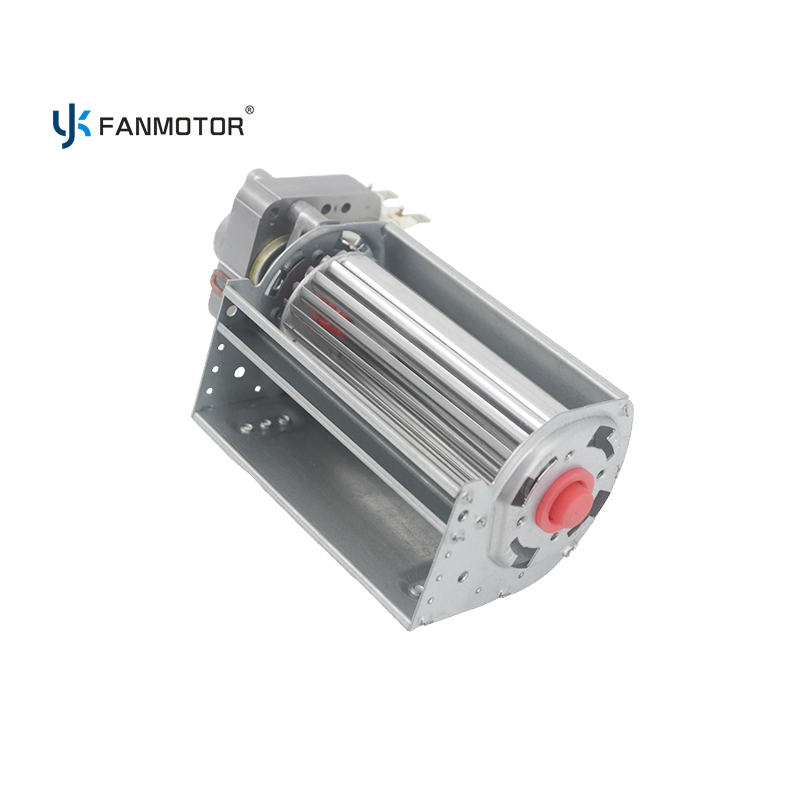

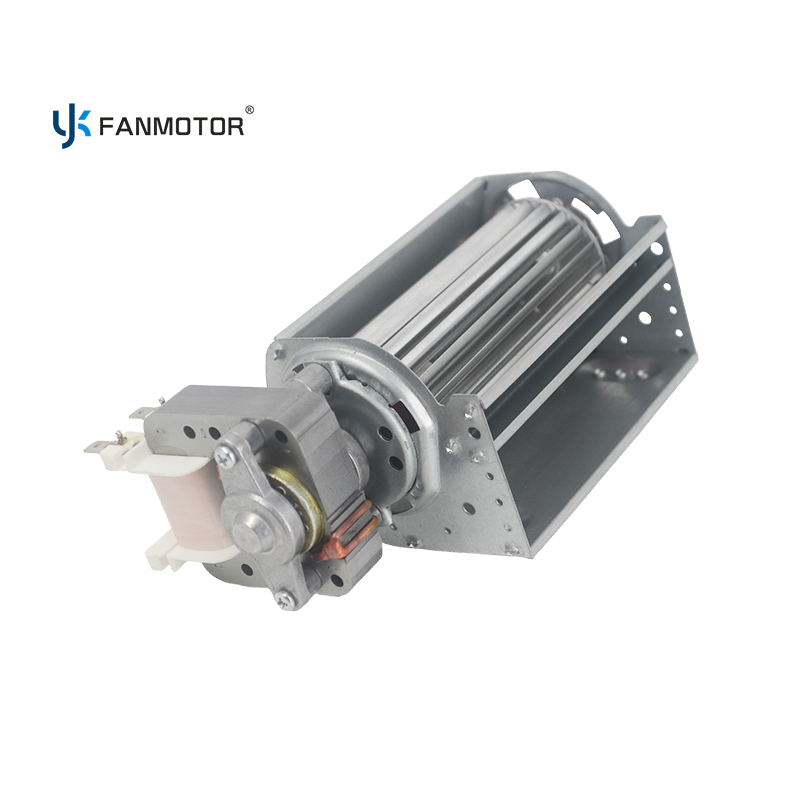

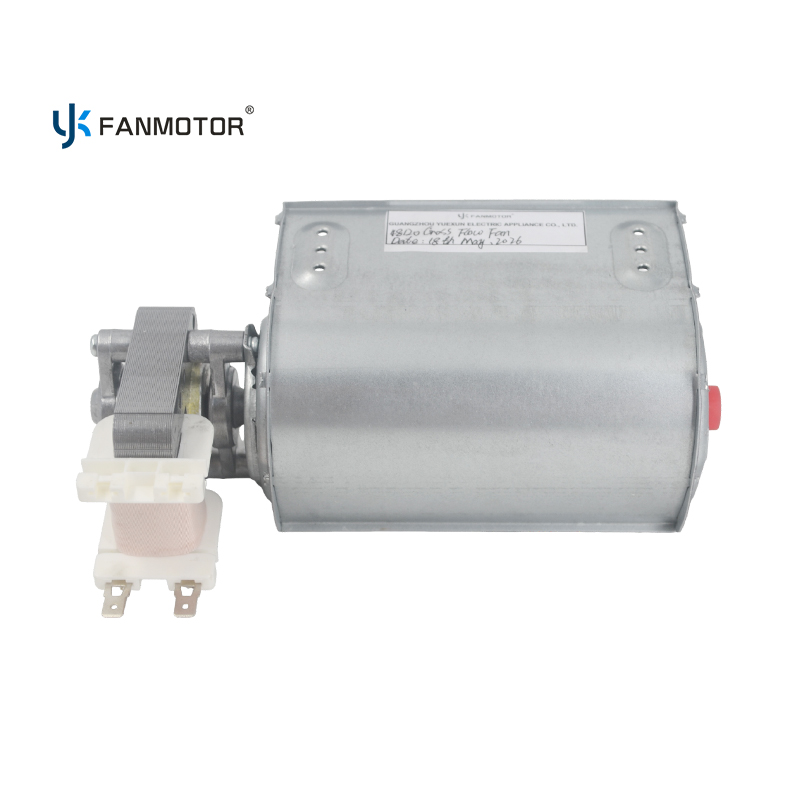

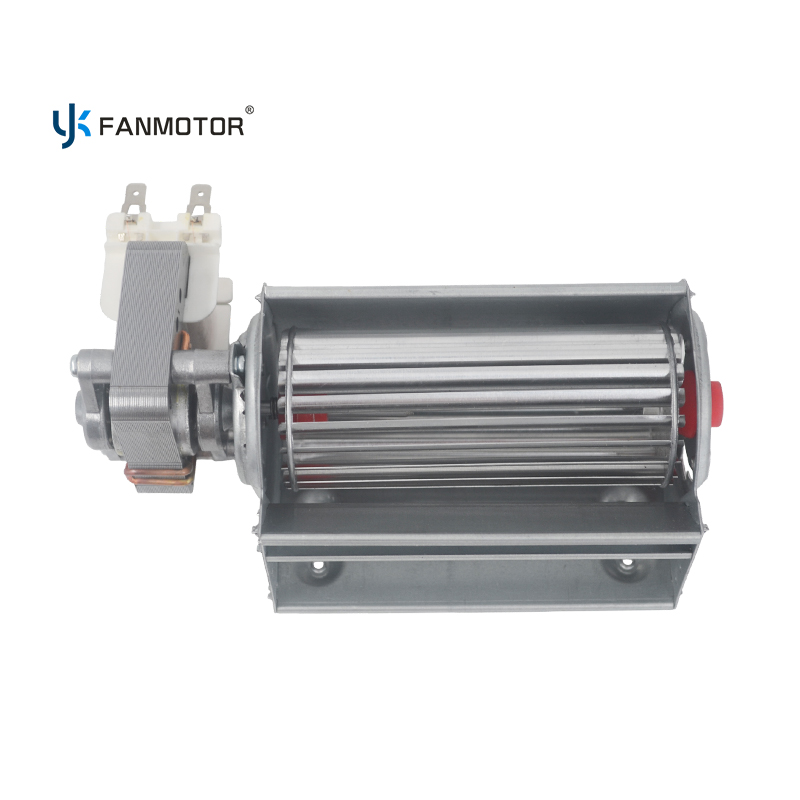

Ventilador compacto de flujo transversal de 48×120 mm con bobinado 100% cobre y aislamiento Clase H. 21 W, 2550 RPM, 75 m³/h, CA 230 V, 0–80 °C: diseñado para aires acondicionados split y de ventana.
De un vistazo
flujo de aire | 75 m³/h, concentrado para cara de serpentín o conducto corto |
Potencia / velocidad | 21 W a 2.550 RPM |
Construir | Bobinado 100 % cobre, Clase H, temperatura ambiente de 0 a 80 °C |
Suministrar | CA 230 V, dos conductores, sin condensador |
Rotación | CCW, bastidor del motor 60×16 |
Precio / MOQ | 3,86 a 4,35 dólares estadounidenses por pieza, 1.000 piezas |
¿Por qué esta construcción?
Este modelo está especificado para servicio continuo en corrientes de aire caliente: el cobre tiene menor resistencia que el aluminio, por lo que el devanado funciona más frío y dura más bajo carga, y el aislamiento Clase H tolera aire hasta 80 °C cerca de un compartimiento del condensador o un serpentín caliente. El cañón corto de 120 mm a 2550 RPM lo convierte en 75 m³/h de flujo de aire concentrado a través de una cara de bobina compacta, sin condensador y con un marco de 60×16 CCW que coincide con los subconjuntos de CA comunes.
Presupuesto
El flujo de aire se mide con descarga libre y voltaje nominal; con una rejilla, filtro o intercambiador de calor en el camino, espere una reducción del 15 al 25 %.
Artículo | Valor |
Impulso | 48 mm de diámetro × 120 mm de longitud |

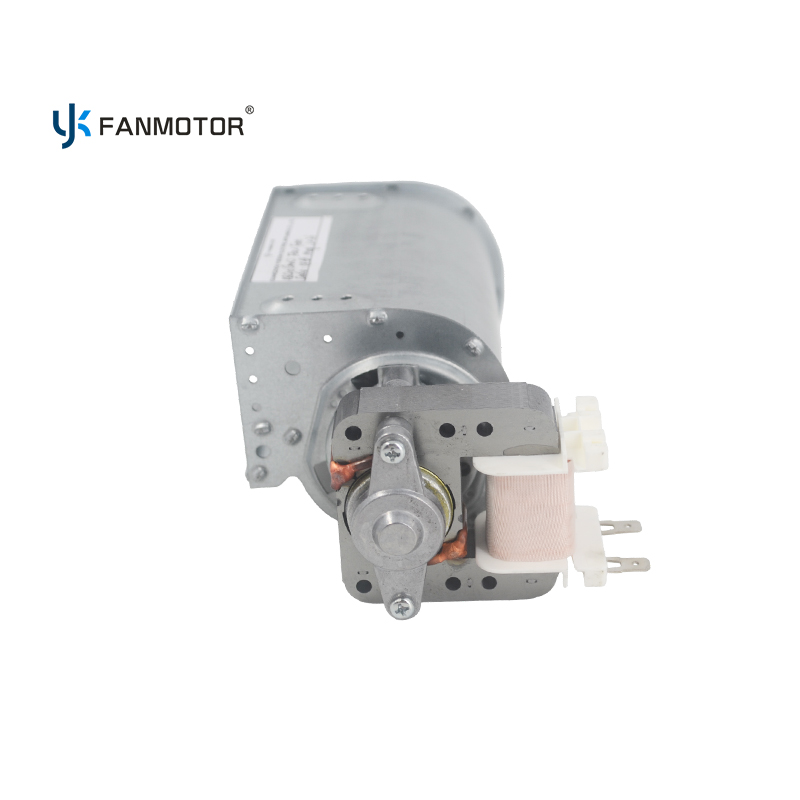

Motor | Motor de polo sombreado CA de 60 × 16 mm |
Alojamiento | Acero |
Rotación | CCW |
Voltaje / frecuencia | CA 230 V, 50/60 Hz |
Potencia de entrada | 21W |
Velocidad | 2.550 rpm |
Volumen de aire | 75 m³/h |
Devanado | 100% cobre puro |
Clase de aislamiento | Clase H |
Temperatura ambiente | 0 °C a +80 °C |
Garantía | 2 años |
Pedido: 1000 piezas para la construcción estándar con bobina de cobre. El bobinado de aluminio reduce el precio unitario; La cantidad mínima de pedido sigue siendo de 1.000 piezas.
donde cabe
Aires acondicionados split y de ventana : se adaptan a la cubierta del evaporador, 75 m³/h a través de una sección corta del serpentín.
Cortinas de aire estrechas : el cañón corto se adapta a anchos de puerta en los que un cañón de 300 mm sería demasiado grande.
Refrigeración de condensado y caja de control : la Clase H maneja aire cálido y húmedo cerca de un condensador.
Unidades de ventilación compactas : bajo costo y espacio pequeño para producción de gran volumen.
Selección e instalación.

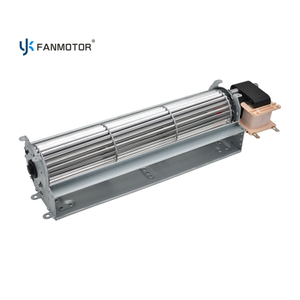

A 75 m³/h, este es un ventilador de flujo de aire concentrado, no un motor de aire ambiental; haga coincidirlo con la cara del serpentín, no con el volumen de la habitación. Para una descarga amplia a través de una ranura de 300 mm, utilice la plataforma de 60×300. Adecuado para descarga libre o tramos cortos de conductos; para sistemas con una presión estática superior a aproximadamente 40 Pa, utilice un soplador centrífugo.
El bastidor del motor de 60×16 es más ancho que el impulsor de 48 mm, por lo que debe dejar espacio en el extremo del motor. Mantenga el impulsor concéntrico dentro de 0,5 mm para evitar el roce a 2550 RPM.
Personalización
Bobinado de cobre o aluminio, cotizado por separado.
Longitudes de cañón de 90, 120 y 180 mm.
Construcción de 115 V/60 Hz para electrodomésticos norteamericanos
Conector y longitud de cable personalizados
Rotación CW para carcasas espejadas.
Etiqueta privada y embalaje a granel
Preguntas frecuentes
¿Para qué se utiliza un ventilador de flujo cruzado de 48×120?
Un soplador compacto para aires acondicionados split y de ventana, cortinas de aire estrechas y refrigeración de cajas de control. El cañón de 120 mm ofrece 75 m³/h a 2550 RPM con un motor de 21 W.
¿Por qué especificar bobinados de cobre?
El cobre tiene menor resistencia que el aluminio, por lo que funciona más frío y dura más bajo carga continua. Con aislamiento Clase H, tolera corrientes de aire de hasta 80 °C.
¿Necesita un condensador?
No, el motor de polo sombreado arranca y funciona directamente con 230 V con dos cables.
¿Son suficientes 75 m³/h para un aire acondicionado?
Para una sección de bobina compacta, sí. Haga coincidir el área de la cara de la bobina, no el volumen de la habitación.
