Introducción
El motor de polo sombreado es uno de los diseños de motores eléctricos más simples y rentables disponibles en la actualidad. A diferencia de los motores con condensador CBB61, los motores de polos sombreados no utilizan un condensador; dependen de un anillo de cobre en cortocircuito (llamado bobina de sombreado) para crear un campo magnético giratorio.
Un motor de polo sombreado es un motor asíncrono monofásico que utiliza un devanado en cortocircuito en una parte de cada polo del estator para crear un campo magnético giratorio y producir un par de arranque. Se usa ampliamente en aplicaciones de baja potencia debido a su diseño confiable y económico.
Principio de funcionamiento de un motor de polo sombreado
Devanado principal energizado : la energía de CA aplicada al devanado principal genera flujo magnético en el polo del estator.
Efecto de bobina de sombreado : una parte de cada polo del estator (aproximadamente un tercio) está envuelta con un anillo de cobre en cortocircuito llamado bobina de sombreado.
Desplazamiento de fase : la bobina de sombreado induce una corriente que hace que el flujo magnético en la parte sombreada se retrase respecto del flujo en la parte no sombreada.
Campo magnético giratorio : esta diferencia de fase crea un campo giratorio que se mueve desde la parte no sombreada hacia la parte sombreada.
El rotor comienza a girar : el campo giratorio induce corriente en el rotor de jaula de ardilla, generando torque

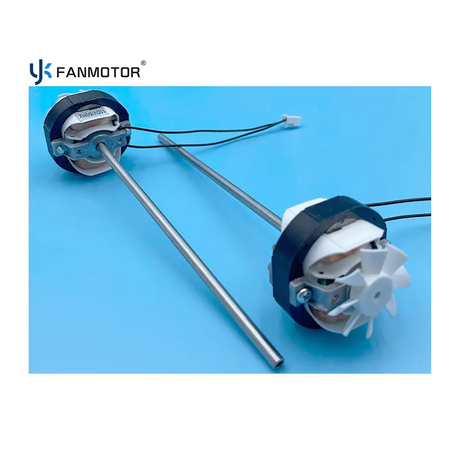

Construcción de un motor de polo sombreado
Estator : construcción de polos salientes con polos laminados
Devanado principal : devanado concentrado alrededor de cada polo del estator
Bobina de sombreado : una sola vuelta de cobre o aluminio en cortocircuito
Rotor : tipo jaula de ardilla con barras de rotor sesgadas
Sin condensador, conmutador, escobillas, anillos colectores ni interruptor centrífugo
Características clave de los motores de polos sombreados
Característica | Detalle |
Par de arranque | Bajo: normalmente entre el 30 % y el 50 % del par nominal |
Eficiencia | Bajo: normalmente entre 15 % y 30 % |
Condensador | Ninguno |
Reversibilidad | No reversible |
Rango de potencia | Normalmente por debajo de 50 W |
Costo | Bajo |

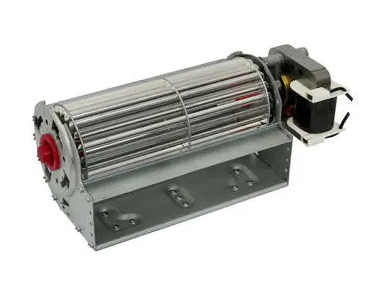

Aplicaciones de motores de polos sombreados
Por su bajo costo y simplicidad, los motores de polos sombreados se utilizan en aplicaciones que no requieren un alto par de arranque:
Pequeños ventiladores de refrigeración y extractores.
Ventiladores de horno y ventiladores de convección.
ventiladores del horno microondas
ventiladores de refrigeración del refrigerador
Campanas extractoras
Deshidratadores de alimentos
Motor de condensador de polo sombreado versus motor de condensador CBB61: diferencias clave
Característica | Motor de poste sombreado | Motor del condensador CBB61 |
Condensador | Ninguno | Condensador de funcionamiento CBB61 |
Eficiencia | 15%–30% | 60–70% |
Par de arranque | Bajo | Moderado |
Sorteo actual | Más alto | 50-60% menos |
control de velocidad | Limitado | Bien |
Costo | muy bajo | Moderado |
Lo mejor para | Ventiladores muy pequeños y económicos. | Ventiladores estándar, extractores |
Conclusión
El motor de polo sombreado puede ser menos eficiente que un motor de condensador CBB61, pero su simplicidad y costo extremadamente bajo lo hacen ideal para aplicaciones muy pequeñas y de baja potencia. Para los compradores B2B, comprender la diferencia entre los motores de polo sombreado y los motores de condensador CBB61 es esencial para seleccionar el motor adecuado para cada aplicación.
