Introducción
Si busca motores para ventiladores, extractores de aire o equipos de ventilación, probablemente se haya encontrado con el término motor condensador CBB61. Pero, ¿qué significa exactamente "CBB61" y por qué este tipo de motor se utiliza tanto en la industria de los ventiladores?
Un motor de condensador CBB61 se refiere a un motor de inducción de CA monofásico que utiliza un condensador de funcionamiento CBB61 conectado permanentemente en el circuito. La designación "CBB" indica un condensador de película de polipropileno metalizado, mientras que "61" es el identificador de serie del fabricante. Estos condensadores no están polarizados (sin terminales positivos ni negativos) y están diseñados específicamente para aplicaciones de motores de CA.

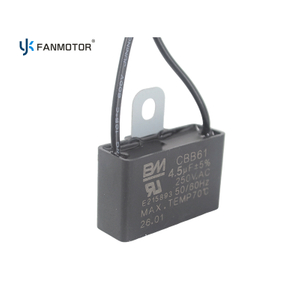

¿Qué es un condensador CBB61?
El condensador CBB61 es un componente clave que permite que el motor arranque y funcione de manera eficiente. Las características clave incluyen:
Parámetro | Especificación |
Tipo | Condensador de película de polipropileno metalizado. |
Polaridad | No polarizado |
Rango de voltaje | 250 VCA a 660 VCA |
Rango de capacitancia | 0,5 μF a 25 μF |
Frecuencia | 50Hz/60Hz |
Rango de temperatura | -40°C a +85°C |
Tolerancia | ±5% / ±10% |
Estándar | GB/T3667-2005 |
El condensador CBB61 está disponible en varios valores de capacitancia; las opciones comunes incluyen 1 μF, 1,2 μF, 1,5 μF, 2 μF, 2,5 μF, 3 μF y tamaños más grandes de hasta 25 μF. La capacitancia específica requerida depende de la potencia nominal y el diseño del motor.
Cómo funciona un motor de condensador CBB61
Una fuente de alimentación monofásica no puede generar por sí sola un campo magnético giratorio; sin un campo giratorio, el motor no puede producir un par de arranque. El condensador CBB61 soluciona este problema.
Así es como funciona paso a paso:
Dos devanados : el motor tiene un devanado principal (conectado directamente a la alimentación) y un devanado auxiliar (arranque) (conectado a través del capacitor CBB61).
Cambio de fase : cuando se aplica energía, el capacitor hace que la corriente en el devanado auxiliar se retrase respecto de la corriente en el devanado principal, creando una diferencia de fase.
Campo magnético giratorio : esta diferencia de fase genera un campo magnético giratorio que proporciona el par necesario para arrancar el motor.
Operación continua : a diferencia de los capacitores de arranque que se desconectan después del arranque, el capacitor de funcionamiento CBB61 permanece conectado permanentemente en el circuito, lo que mejora la eficiencia durante el funcionamiento continuo.
El condensador CBB61 también cumple una función de regulación de velocidad para el motor, lo que lo hace adecuado para aplicaciones de ventiladores de varias velocidades.
Componentes clave de un motor de condensador CBB61
Componente | Función |
Estator | Estator Parte estacionaria que contiene los devanados principal y auxiliar. |
Rotor (jaula de ardilla) | Parte giratoria que gira dentro del estator. |
Condensador de funcionamiento CBB61 | Crea cambio de fase; conectado permanentemente; permite la regulación de la velocidad |
Eje | Transmite potencia mecánica a la carga (aspas del ventilador, etc.) |
Aspectos | Apoye el rotor y permita una rotación suave. |
Por qué los motores de condensador CBB61 son el estándar de la industria
Los motores de condensador CBB61 se encuentran entre los tipos de motores más utilizados en la industria de ventiladores y ventilación por varias razones:
Mayor eficiencia : significativamente más eficiente que los motores de polos sombreados (60–70 % frente a 20–40 %)
Menor consumo de corriente : consume entre un 50 % y un 60 % menos de corriente que los motores de polos sombreados.
Mejor factor de potencia : proporciona un funcionamiento con un factor de potencia alto
Sin interruptor de arranque : elimina un punto común de falla
Fiable y sin mantenimiento : diseño sencillo con pocas piezas móviles
Capacidad de regulación de velocidad : los condensadores CBB61 permiten el control de la velocidad del motor
Aplicaciones de los motores de condensador CBB61
Los motores condensadores CBB61 son el motor elegido para una amplia variedad de aplicaciones de ventilación y ventiladores:
Ventiladores de mesa : funcionamiento silencioso con buen control de velocidad
Ventiladores de pie : rendimiento confiable para uso doméstico y comercial
Ventiladores de pared : diseño compacto para instalaciones que ahorran espacio
Extractores de aire : funcionamiento suave y silencioso
Ventiladores oscilantes : par constante para mecanismos de oscilación
Ventiladores industriales (3 en 1) : mayor capacidad de potencia para entornos exigentes
Campanas extractoras : extracción de humos fiable
Motor de condensador CBB61 frente a otros tipos de motores
Característica | Motor del condensador CBB61 | Motor de poste sombreado | Motor universal |
Eficiencia | 60–70% | 20–40% | Moderado |
Par de arranque | Moderado | Bajo | Alto |
Costo | Moderado | Bajo | Moderado |
control de velocidad | Bien | Limitado | Excelente |
Condensador requerido | Sí (CBB61) | No | No |
Aplicación típica | Ventiladores, extractores | Pequeños ventiladores para electrodomésticos de cocina. | Herramientas eléctricas, batidoras. |
Conclusión
El motor condensador CBB61 es un caballo de batalla de la industria de motores eléctricos. Su diseño simple pero efectivo, que utiliza un capacitor de funcionamiento CBB61 conectado permanentemente para crear un cambio de fase y permitir la regulación de la velocidad, ofrece un funcionamiento confiable y eficiente en innumerables aplicaciones de ventiladores y ventilación. Para los compradores B2B que buscan motores para ventiladores y equipos de ventilación, el motor condensador CBB61 sigue siendo la opción más práctica y rentable.
