Introducción
Los fanáticos del hogar son electrodomésticos de enfriamiento esenciales para el verano. En clima cálido, al elegir un ventilador, la mayoría de las personas se centran en la velocidad del viento y la cantidad de engranajes, pero se presta menos atención al motor, el 'corazón del motor' que en silencio conduce las cuchillas. Sin embargo, este componente a menudo se pasa por alto es crucial para el rendimiento de un ventilador, afectando su estabilidad de la velocidad del viento, nivel de ruido y vida útil.
Este artículo se centra en los motores comunes de ventiladores de CA domésticos para responder la pregunta '¿Qué es exactamente un motor de ventilador de CA doméstico? ' Y desmonta sus componentes centrales. Su objetivo es ayudar a los lectores a establecer una comprensión básica de los motores de fanáticos de AC y proporcionar una referencia práctica para el uso diario, el mantenimiento y la compra de ventiladores.
¿Qué es exactamente un motor de abanico para el hogar?
Un motor de ventilador doméstico es esencialmente un dispositivo que convierte la energía eléctrica en energía mecánica. Utiliza el principio de inducción electromagnética para conducir las cuchillas del ventilador, finalmente creando el flujo de aire y brindándonos una brisa fresca.
En comparación con los motores de ventiladores industriales (que priorizan la alta potencia y la alta carga), los motores de los fanáticos del hogar se centran en tres características centrales:
Miniaturización : ocupa un espacio mínimo, adecuado para entornos domésticos con áreas de colocación limitadas
Bajo ruido : no produce ruido discordante durante la operación, evitando perturbar la vida diaria y el descanso
Bajo consumo de energía : ahorra costos de electricidad, reduciendo la carga de las facturas de energía de verano

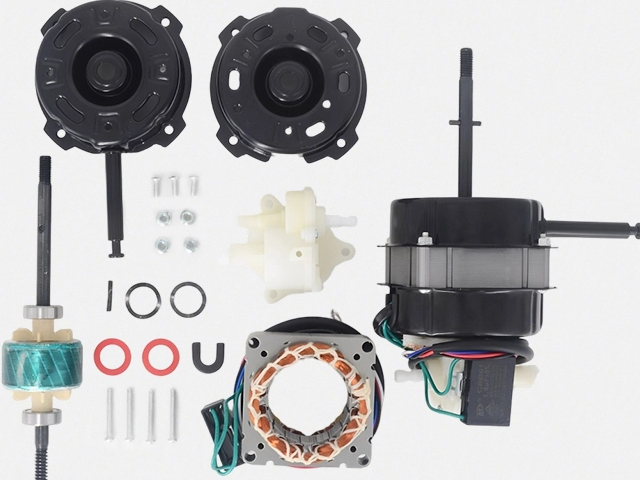

Componentes centrales de un motor de ventilador de CA doméstico
Estator: el motor del ventilador 'Centro de campo magnético fijo '
El estator es el componente central que sienta las bases para la operación del motor. Consiste en dos partes clave:
Núcleo de acero de silicio : construido apilando múltiples láminas de acero de silicio delgado. Este diseño reduce las pérdidas de corriente de Foucault (desperdicio de energía causados por cambios en el campo magnético) y aumenta la permeabilidad magnética (mejora la eficiencia de la transmisión del campo magnético). La densidad de las laminaciones del núcleo afecta directamente la eficiencia magnética: las laminaciones densas significan pérdidas de energía más bajas.
Curratos del estator : hechos de alambre de cobre esmaltado aislado, enrollado regularmente dentro de las ranuras del núcleo. Se dividen en devanados primarios y secundarios:
Bobinado primario: responsable de recibir potencia de CA y generar el campo magnético básico
Bobinado secundario: coopera con el condensador de arranque para ayudar al motor a comenzar y mantener una operación estable
Principio de trabajo: cuando se aplica la potencia de CA, los devanados primarios y secundarios trabajan juntos para generar un campo magnético giratorio, lo que proporciona la fuerza impulsora para la rotación del rotor. El diámetro del cable y el número de giros de los devanados determinan la potencia de salida del motor; el diseño profesional garantiza un equilibrio entre una fuerte potencia y una disipación de calor efectiva.
Rotor: el motor del ventilador 'Rotating Driving Core '
El rotor es el componente que conduce directamente las cuchillas del ventilador, que sirve como el núcleo para la salida de energía mecánica. Su estructura incluye:
Núcleo del rotor : también hecho de láminas de acero de silicio laminadas, que coinciden con las características del campo magnético del estator
Bobinado de la jaula de ardilla : consiste en barras de cobre o aluminio incrustadas en las ranuras del núcleo, con anillos de metal que cortan los extremos para formar un circuito cerrado. Esta estructura permite la inducción eficiente de la corriente del campo magnético del estator.
Eje : una varilla de metal fijada al núcleo del rotor. Un extremo está conectado a las cuchillas del ventilador, y su precisión de mecanizado afecta directamente la calidad operativa del motor.
Principio de trabajo: cuando el campo magnético giratorio del estator pasa a través del rotor, induce una corriente en el devanado de la jaula de la ardilla. La interacción entre esta corriente inducida y el campo magnético del estator genera un par electromagnético, lo que impulsa el rotor y el eje para que gire. El eje luego conduce las cuchillas del ventilador para que gire, creando el flujo de aire.
Nota clave: la alta suavidad y la coaxialidad del eje reducen la fricción con rodamientos, menor ruido de funcionamiento y minimizan el desgaste, extendiendo de manera efectiva la vida útil del motor.
Componentes de soporte y protección
Estos componentes aseguran que el motor del ventilador funcione de manera estable y segura, principalmente incluyendo rodamientos, tapas finales y una carcasa:
| Componente | Material/tipo | Función |
| Aspectos | Bujes de aceite, rodamientos de bolas | Conecte el estator y el rotor, reduzca el arrastre rotacional: Bujes de petróleo: bajo costo, depende de la lubricación de la película de aceite (requiere una re-lubricación regular) Rodamientos de bolas: use movimiento de rodadura de bola de acero, baja fricción, tranquilidad, resistente al desgaste (común en ventiladores silenciosos de alta gama)
|
| Tapas finales (delantera/trasera) | Plástico o metal | Arregle el estator y el rotor en su lugar; sellar contra el polvo para evitar daños a los devanados internos |
| Alojamiento | Hierro aislante/acero aislante de alta temperatura | Rodear el motor para evitar descargas eléctricas; Disipar el calor a través de los agujeros de disipación de calor para evitar el sobrecalentamiento del daño |
Transmisión mecánica y componentes iniciales
Estos componentes aseguran que el motor del ventilador pueda iniciar normalmente y transmitir la energía según sea necesario, con dos partes del núcleo:
Caja de cambios : ajusta la relación de transmisión a través de un tren de engranajes internos. Convierte la rotación de alta velocidad del motor en una velocidad y un par que coincide con las cuchillas del ventilador, lo que permite funciones como la oscilación del ventilador (balanceo de la derecha izquierda) y la regulación de múltiples velocidades.
Condensador inicial : esencial para motores de CA monofásicos (el tipo más común en los fanáticos del hogar). Conectado en serie con el devanado secundario, genera un campo magnético que está a 90 ° fuera de fase con el campo magnético del devanado primario. La superposición de estos dos campos magnéticos forma un campo magnético giratorio, que impulsa el motor a arranque.
ADVERTENCIA: Un condensador inicial dañado es una causa de falla común. Si el condensador está defectuoso, el motor puede hacer ruidos de zumbido inusuales pero no girar; se requiere reemplazo de Prompt para evitar más daños.
La relación entre los componentes centrales y el uso del ventilador
Cómo los componentes afectan la experiencia del ventilador
| Componente | Impacto en el rendimiento del ventilador | Sugerencias prácticas |
| Aspectos | Afecta el nivel de ruido y la vida útil: Rodamientos de bolas: silencio, sin mantenimiento (adecuado para dormitorios, estudios) Bujes de petróleo: bajo costo pero ruidoso si no se mantiene (adecuado para cocinas, balcones)
| Elija rodamientos de bolas para necesidades tranquilas; Seleccione el buje de aceite para escenarios sensibles a los costos |
| Bobinados del estator | Determina la velocidad del viento y el consumo de energía: Diseño adecuado: viento fuerte, bajo consumo de energía Diseño inadecuado: viento débil, sobrecalentamiento fácil | Verifique los parámetros de alimentación del ventilador al comprar; Evite los productos con una potencia excesivamente baja (puede tener defectos de devanado) |
| Condensador inicial | Crucial para comenzar: | Pruebe la velocidad de inicio del ventilador al comprar; Si comienza lentamente o hace ruido, verifique el condensador |
Consejos de mantenimiento simples para componentes centrales
El mantenimiento adecuado de los componentes centrales puede extender significativamente la vida útil del ventilador. Aquí hay consejos prácticos:
Rodamientos :
Bujes de aceite: agregue 2-3 gotas de lubricante especial (por ejemplo, aceite de máquina de coser) cada 6-12 meses
Rodamientos de bolas: solo necesita eliminación de polvo regular (no se requiere lubricación bajo uso normal)
Limpieza de polvo :
Desconecte la fuente de alimentación primero
Use un cepillo suave o un paño seco para limpiar el polvo de la tapa del extremo del motor y la carcasa (evite el agua para evitar circuitos cortos)
Solución de problemas de fallas (el ventilador deja de girar o se congela) :
Paso 1: Verifique el condensador inicial para abultarse, fugar fluido u otro daño (reemplace si es defectuoso)
Paso 2: Si el condensador es normal, verifique el eje para la materia extraña o el desgaste del rodamiento (elimine la materia extraña o reemplace los rodamientos según sea necesario)
Conclusión
Un motor de ventilador de CA doméstico es un dispositivo clave que opera con energía de CA y convierte la energía eléctrica en energía mecánica. Sus componentes centrales (estator, rotor, rodamientos y condensadores de arranque) determinan colectivamente el rendimiento del motor, lo que a su vez afecta la velocidad del viento del ventilador, el nivel de ruido y la vida útil.
En uso diario, inicialmente puede evaluar el estado operativo del motor observando la condición de estos componentes centrales. Si se producen anomalías (por ejemplo, ruido anormal, dificultad para comenzar), solucione rápidamente los problemas y mantenga para evitar más problemas.
Al elegir un ventilador de CA doméstico tradicional, considere sus necesidades específicas de ruido (por ejemplo, silencio para las habitaciones) y la velocidad del viento (por ejemplo, viento fuerte para las salas de estar) para seleccionar un producto más duradero y adecuado, lo que garantiza un verano fresco y cómodo.
