Motores de arranque por condensador y motores de funcionamiento por condensador: ¿cuál es la diferencia?

Introducción

Al buscar o diseñar motores de CA monofásicos para electrodomésticos, especialmente ventiladores residenciales como ventiladores de mesa, ventiladores de pie y ventiladores de pared, elegir el tipo de motor correcto es fundamental.

Si bien tanto los motores de arranque por capacitor como los de funcionamiento por capacitor (condensador dividido permanente o PSC) usan capacitores para crear el cambio de fase necesario para el funcionamiento monofásico, sus diseños internos, perfiles de torque y eficiencias varían significativamente. El uso del motor incorrecto puede provocar ruido excesivo, desperdicio de energía o fallas prematuras.

Esta guía analiza las diferencias técnicas entre estos dos tipos de motores y explica cómo se aplican a la fabricación de ventiladores para electrodomésticos modernos.

1. Motores de arranque por condensador: diseñados para cargas de arranque pesadas

Un motor de arranque por capacitor es un motor de fase dividida modificado que utiliza un capacitor de arranque grande en serie con el devanado auxiliar para entregar un par de arranque alto.

• Cómo funciona: En el arranque, tanto el devanado principal como el auxiliar (emparejados con el condensador de arranque) se energizan para producir un potente campo magnético de arranque. Una vez que el motor alcanza aproximadamente entre el 75 % y el 80 % de su velocidad nominal, un interruptor centrífugo desconecta automáticamente el condensador de arranque y el motor funciona únicamente con el devanado principal.

• Característica clave: Par de arranque masivo (a menudo del 200 % al 350 % del par nominal).

• Relevancia para los ventiladores: aunque rara vez se necesitan para ventiladores domésticos estándar de mesa o de pie (que arrancan con una carga casi nula), los diseños de arranque por capacitor a veces se evalúan para sopladores industriales de servicio pesado o grandes extractores comerciales que deben superar una alta inercia inicial.

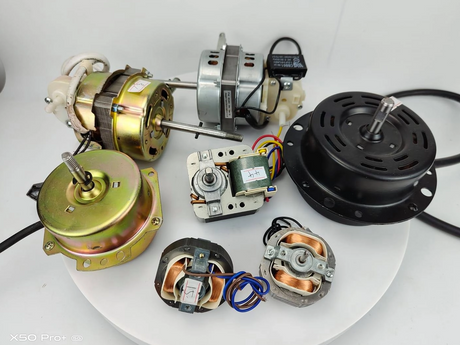

2. Motores accionados por condensadores (PSC): el estándar de oro para los ventiladores domésticos

Un motor de funcionamiento con condensador , ampliamente conocido como motor de condensador dividido permanente (PSC) , mantiene su condensador de funcionamiento conectado permanentemente al circuito durante las fases de arranque y funcionamiento.

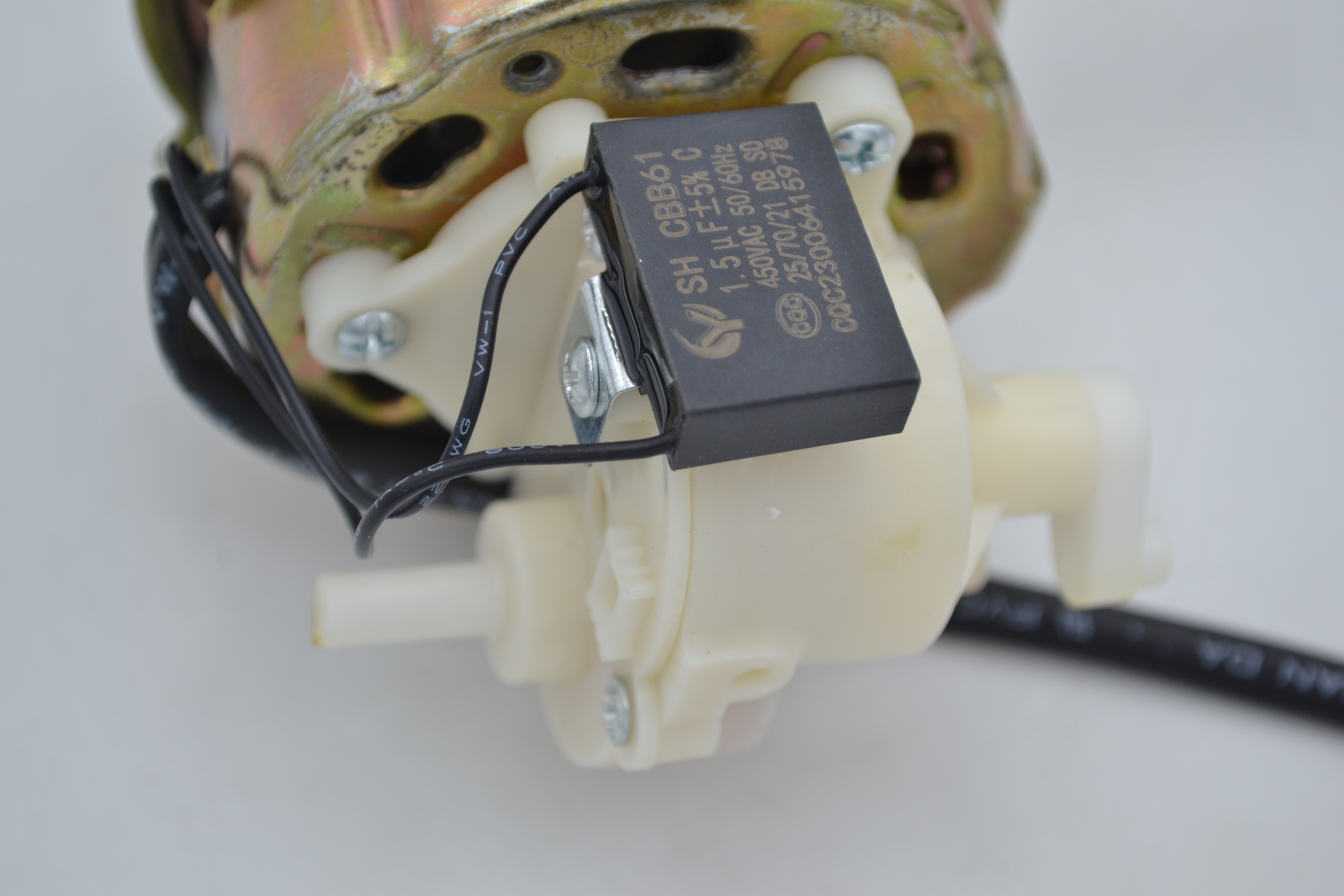

• Cómo funciona: No hay interruptor centrífugo . Un condensador de funcionamiento continuo más pequeño permanece conectado al devanado auxiliar en todo momento, lo que garantiza un campo magnético equilibrado y suave durante todo el funcionamiento.

• Característica clave: alta eficiencia de funcionamiento, bajo nivel de ruido y confiabilidad excepcional.

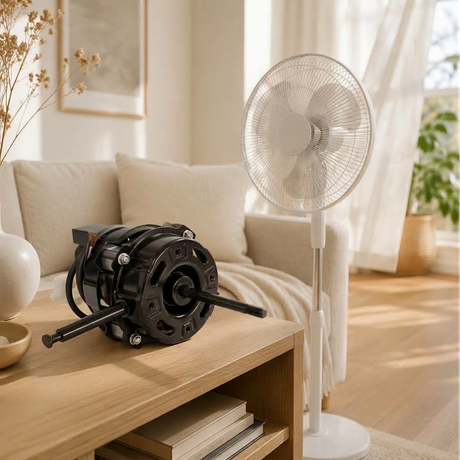

• Relevancia para los ventiladores: Este es el estándar absoluto de la industria para los ventiladores residenciales , incluidos los ventiladores de mesa, de pie y de pared . Debido a que los ventiladores arrancan bajo una carga mecánica muy ligera, no necesitan el enorme par inicial de un motor de arranque por condensador; en cambio, prosperan gracias a la eficiencia silenciosa y la adaptabilidad a múltiples velocidades de un motor PSC.

3. Tabla de comparación directa

4. Por qué los ventiladores domésticos dependen de motores accionados por condensadores (PSC)

Al diseñar ventiladores domésticos portátiles o montados, como ventiladores de pie o de mesa, los fabricantes evalúan tres factores principales en los que sobresalen los motores PSC:

1. Bajo ruido de funcionamiento: los consumidores esperan que los ventiladores domésticos funcionen silenciosamente. Los motores PSC mantienen un campo magnético circular suave que minimiza el zumbido y la vibración acústicos.

2. Capacidad de múltiples velocidades: Al incorporar derivaciones de bobinado auxiliar (velocidad alta, media y baja), los motores de ventilador accionados por capacitores brindan fácilmente control de múltiples velocidades para los usuarios.

3. Fiabilidad de funcionamiento continuo: dado que los ventiladores domésticos suelen funcionar durante horas ininterrumpidas durante las estaciones cálidas, la ausencia de interruptores centrífugos mecánicos garantiza una vida operativa prolongada y sin mantenimiento.

5. Consideraciones de abastecimiento para los fabricantes de ventiladores

Cuando se asocie con un proveedor de motores para su línea de producción de ventiladores, tenga en cuenta estos requisitos técnicos:

• Personalización del estator y el devanado: asegúrese de que el fabricante pueda ajustar los devanados de cobre o aluminio para cumplir con las RPM y la salida de flujo de aire objetivo.

• Protección térmica: integre fusibles térmicos incorporados para proteger el motor del ventilador contra el sobrecalentamiento en condiciones ambientales extremas o con rotor bloqueado.

• Precisión del eje y del montaje: verifique las longitudes exactas del eje y los tipos de cojinetes (manguito versus cojinetes de bolas) para garantizar una rotación suave y durabilidad de la hoja.

Conclusión

Elegir entre motores con arranque por capacitor y motores con capacitor de arranque se reduce a comprender los requisitos de carga de su aplicación. Si bien los sistemas industriales pesados ​​pueden exigir tecnología de arranque por capacitor, los motores accionados por capacitor (PSC) siguen siendo la opción indiscutible para ventiladores domésticos eficientes, silenciosos y confiables, como los de mesa, de pie y de pared..
